PRODUKTY

NAŠE PRODUKTY

› PŘÍSLUŠENSTVÍ VZDUCHOVÝCH FILTRŮ

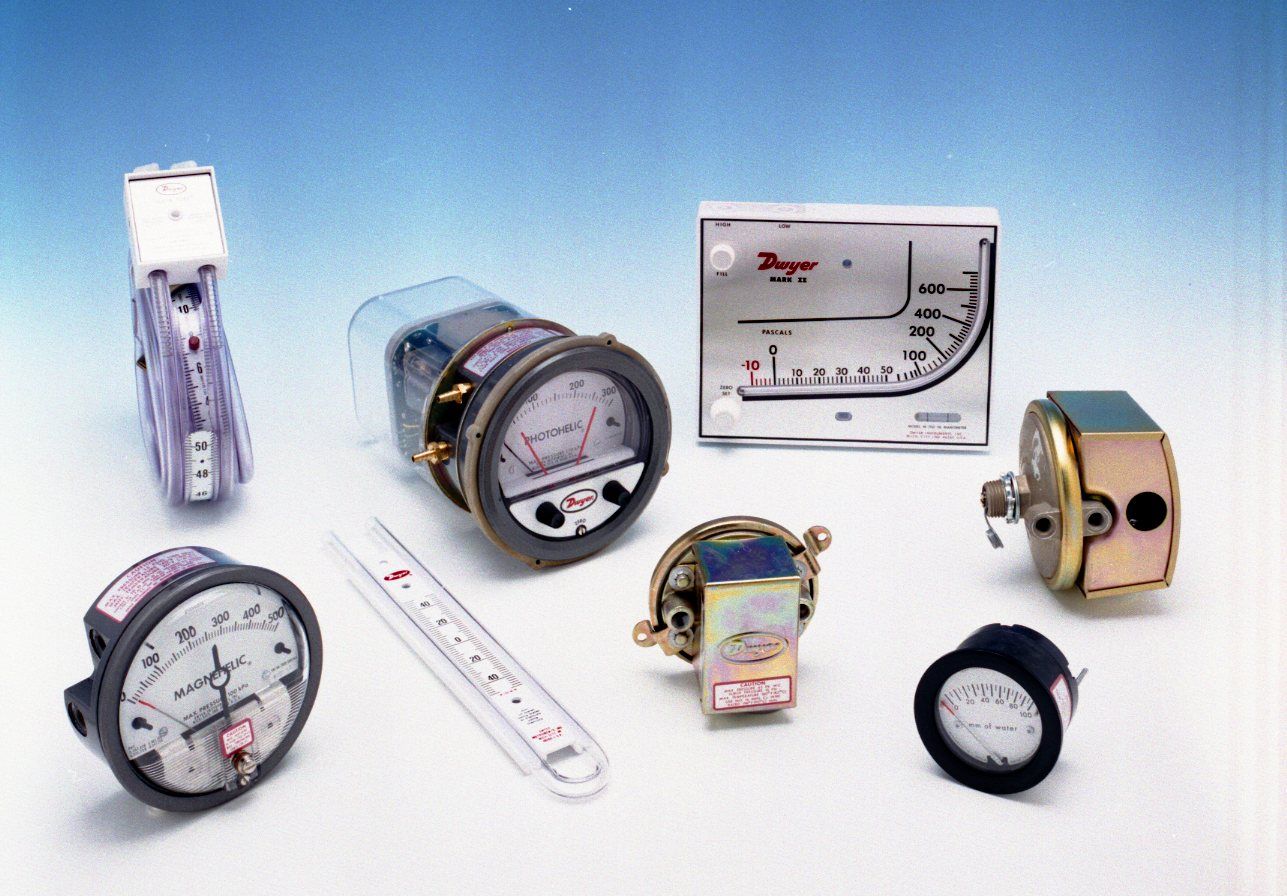

> Diferenční manometry

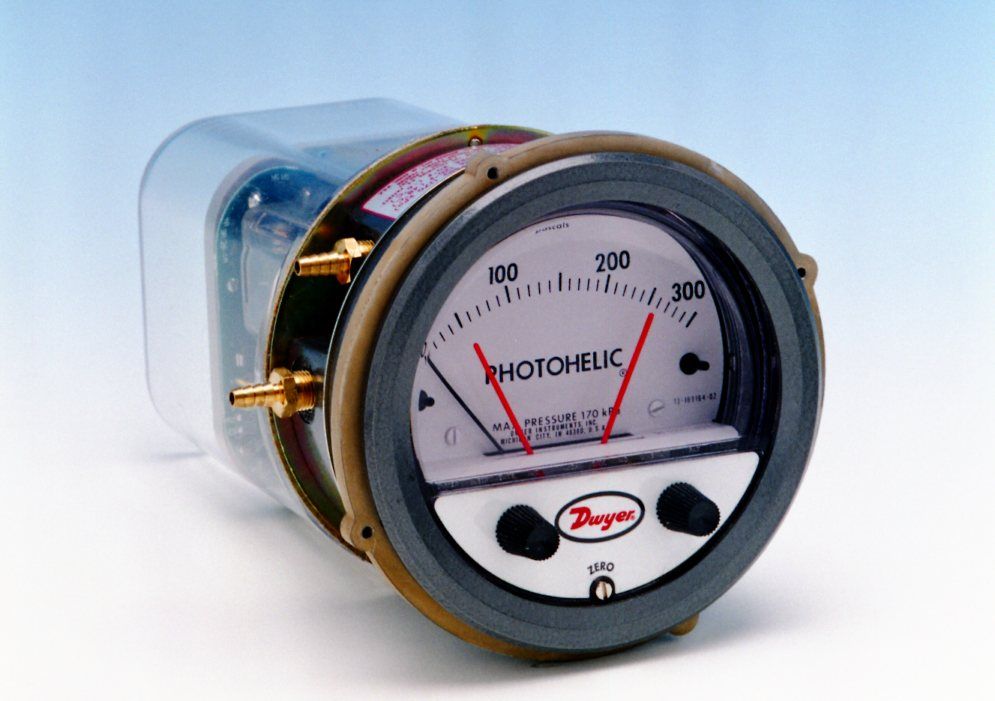

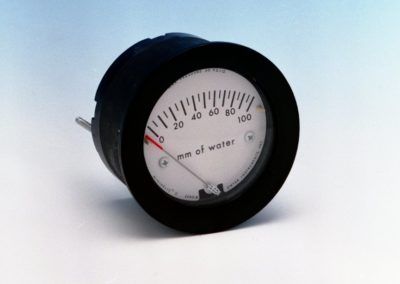

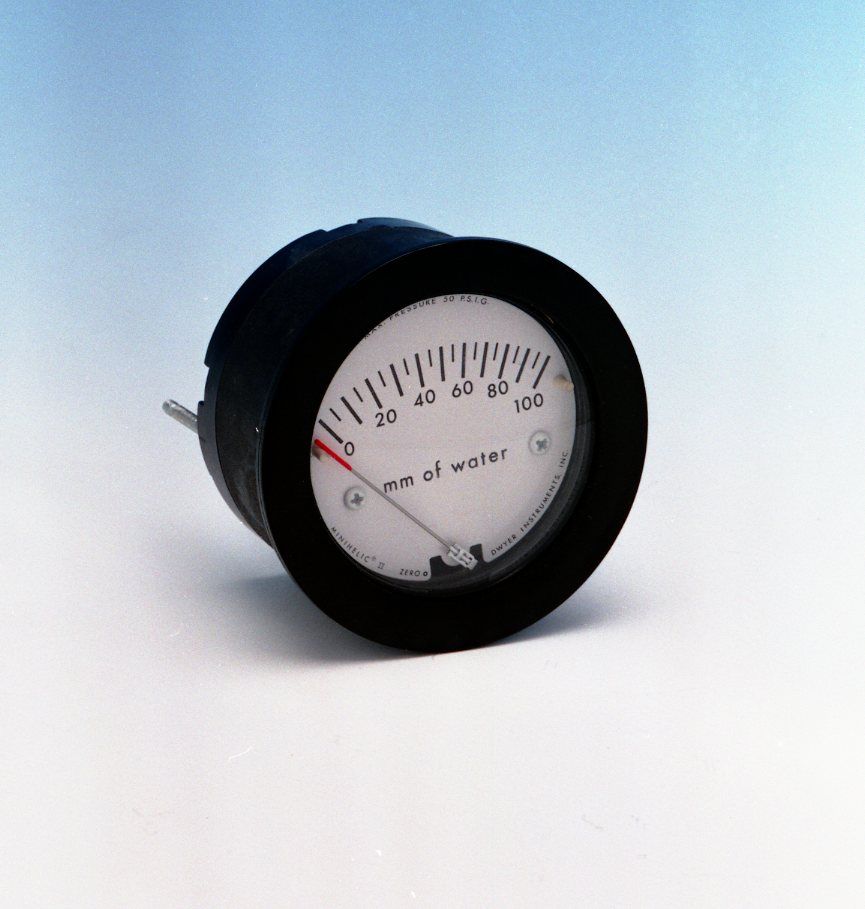

Měřidla diferenciálního tlaku Magnehelic, Minihelic, Photohelic, MARK II aj. pro nízké tlaky vzduchu a plynů se vyrábí v rozsazích od 60 Pa do 30 kPa. K měřidlům patří též spínače tlakové diference řady 1823 a 1910.

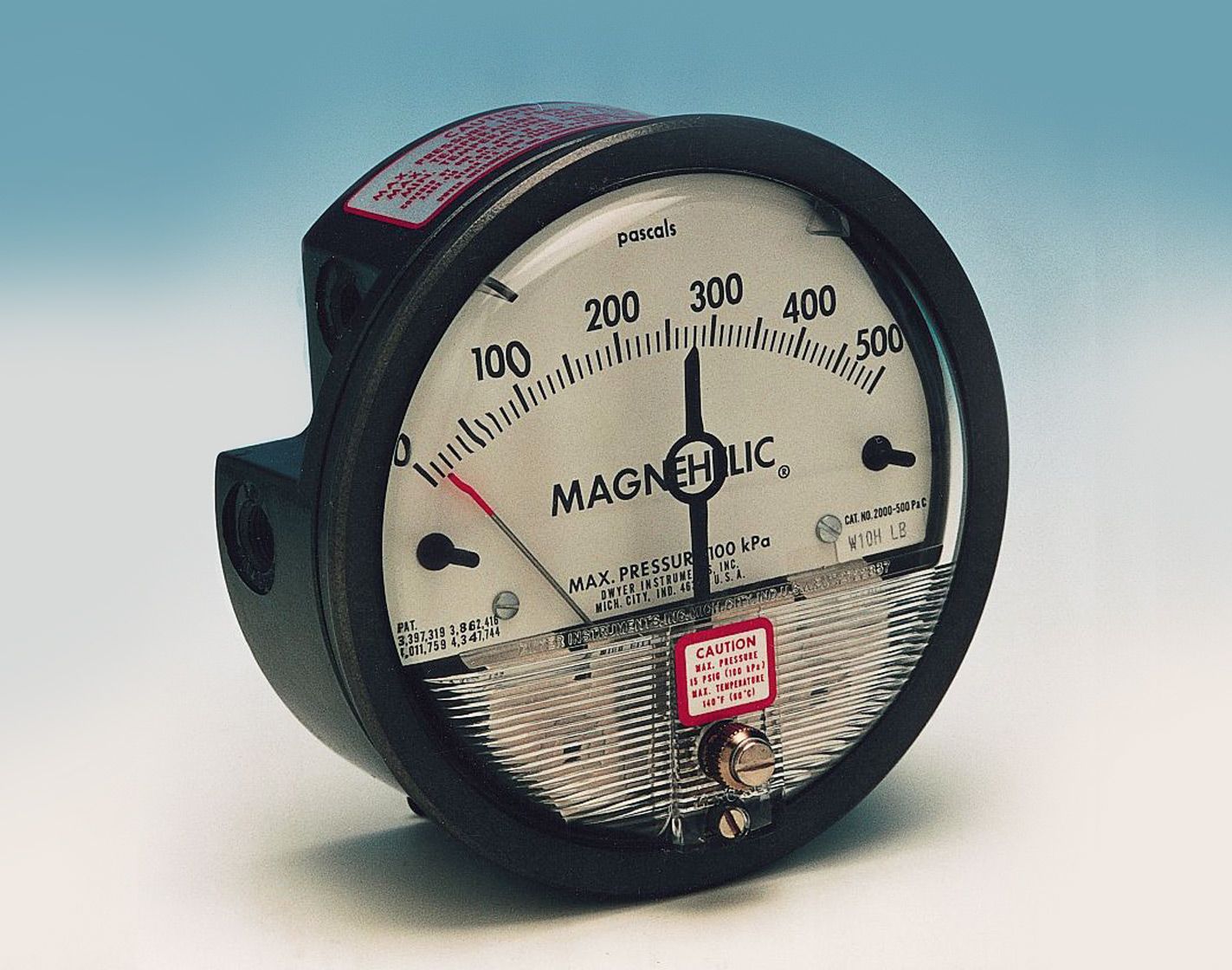

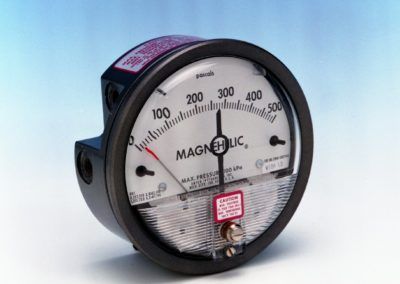

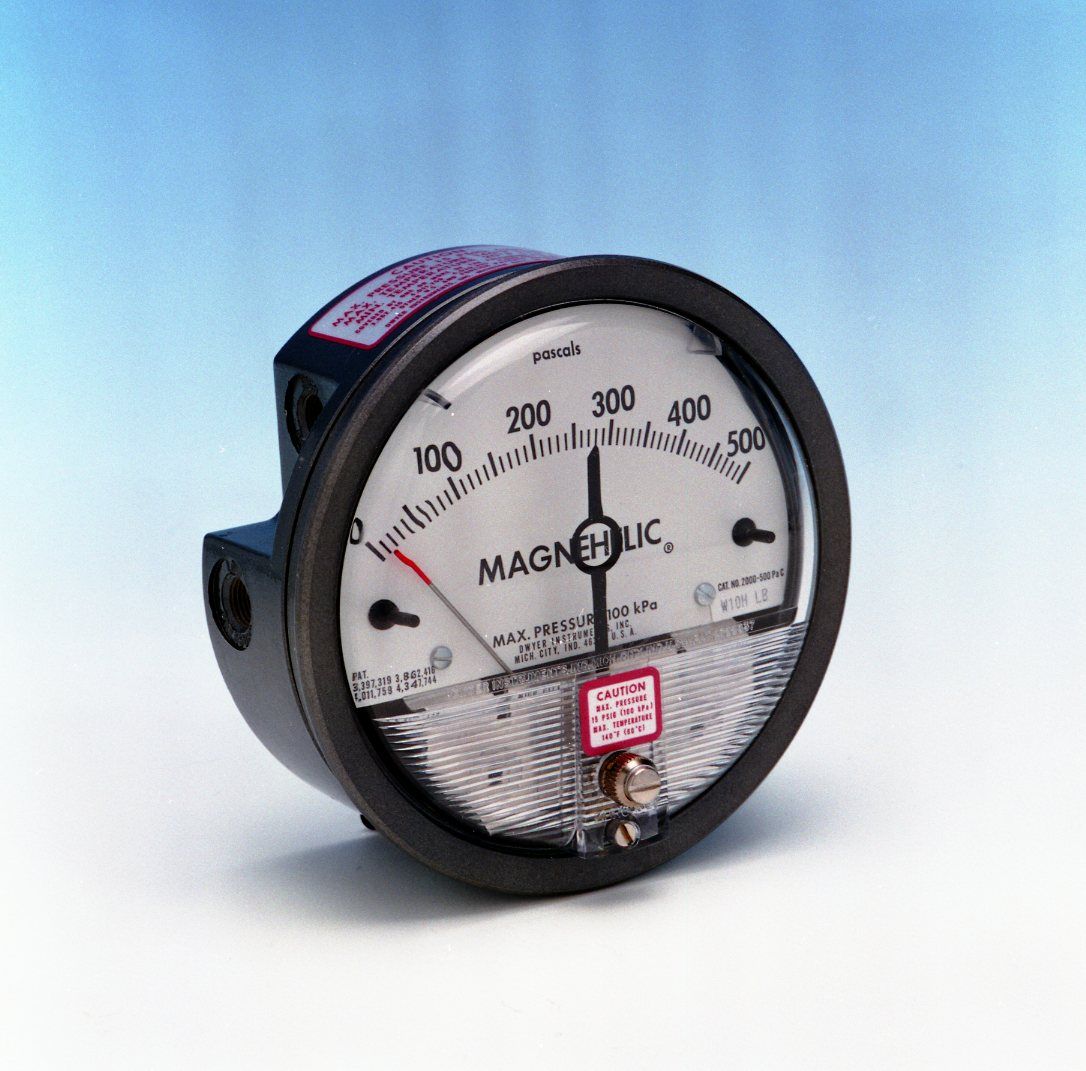

Magnehelic řada 2000

Měřicí přístroj pro vzduchotechniku

  • Měřicí přístroj diference tlaku
  • Vysoká přesnost přístroje (± 2 až 4 % podle rozsahu)
  • Standardní příslušenství pro montáž
  • Volitelné příslušenství

Měřidla diferenciálního tlaku řady Magnehelic 2000 jsou vhodná obzvláště pro měření přetlaku, podtlaku a diferenciálního tlaku v rozsazích od 60 Pa až do 100 kPa a s nulovým bodem ve středu v rozsazích od 200 Pa do 10 kPa. S výjimkou rozsahu 0–60 Pa a 0–100 Pa, pro které je předepsaná svislá (kolmá) montážní poloha, mohou být tyto přístroje namontovány od kolmé až po vodorovnou polohu, přičemž je nutné opětovně nastavit nulový bod podle polohy montáže.

Použití

Hlavní oblasti nasazení jsou kontrola tlaku ventilátorů a dmýchadel, kontrola tlakové ztráty u filtrů, pokles tlaku u měřicích clon, kontrola stavu plnění, kontrola přetlaku v čistých prostorech a v přetlakových halách, kontrola podtlaku a přetlaku klimatizovaných prostor v laboratořích a institutech, kontrola proudění ve spalovacích zařízeních, měření rychlosti vzduchu pomocí Pitotových trubic atd. V podstatě jsou hlavní oblasti použití ve vytápěcí technice, vzduchotechnice a klimatizační technice.

Konstrukce

Jádrem tohoto měřidla diferenciálního tlaku je magnetická spojka mezi tlakovým čidlem a ukazatelem. Silikonová membrána s integrovaným O–kroužkem vytváří dělící stěnu mezi tlakovými komorami. Vychýlení membrány je přeneseno přes tuhé spojení na jednu z listových pružin, která je přiřazená danému měřícímu rozsahu. Na pohyblivém konci pružiny se nachází malý trvalý magnet, který vychyluje odpovídajícím způsobem polohu v safírovém ložisku uložené feromagnetické spirály s namontovanou ručičkou. Stoupání spirály je navrženo tak, aby se zajistilo proporcionálně ke změnám tlaku ve velkém rozsahu lineární zobrazení hodnot. Na obou koncích stupnice jsou gumové zarážky, aby se chránil měřící mechanismus a ručička ukazatele, protože přístroje mohou být vystaveny, přestože mají malé rozsahy měření, vysokým přetlakům. Tím jsou také necitlivé na opakované tlakové rázy a rychlé inverze tlaku.

  • Přesnost:
    • ± 2 % plné stupnice při 20°C nad 100 Pa
    • (± 3 % u rozsahu 0–100 Pa, ± 4 % u rozsahu 0–60 Pa)
  • Provozní tlak:
    • 100 kPa standardní provedení,
    • 240 kPa provedení MP,
    • 550 kPa provedení HP.
  • Teplota okolí:
    • -7°C až +60°C (pro teploty pod -7°C je možno objednat za příplatek přídavné zařízení (přísadu) LT)
  • Médium:
    • vzduch a neutrální plyny
  • Tlakové přípojky:
    • 1/8” NPT vnitřní (umístěná vzadu, nebo po straně)
  • Hmotnost:
    • cca 0,5 kg
  • Standardní příslušenství:
    • 2 hadicové vsuvky,
    • 2 uzavírací vsuvky,
    • 2 závitové nátrubky s maticemi a s příložnými podložkami pro nástavbovou montáž,
    • 3 stavěcí třmeny se šrouby pro čelní montáž na čelní desku (u provedení MP a HP svěrací kroužek a pružná podložka místo stavěcích třmenů)
  • Zvláštní příslušenství:
    • Přestavitelný signální ukazatel pro označení hraničních hodnot – ASF.
    • Kufřík z umělé hmoty s montážním úhelníkem a připojovacím příslušenstvím – A 432.
    • Příslušenství vzduchového filtru skládající se z montážního plechu, statických tlakových sond, hliníkové trubky a odvzdušňovacích ventilů – A 605.
    • Chromovaný čelní kroužek – CB.

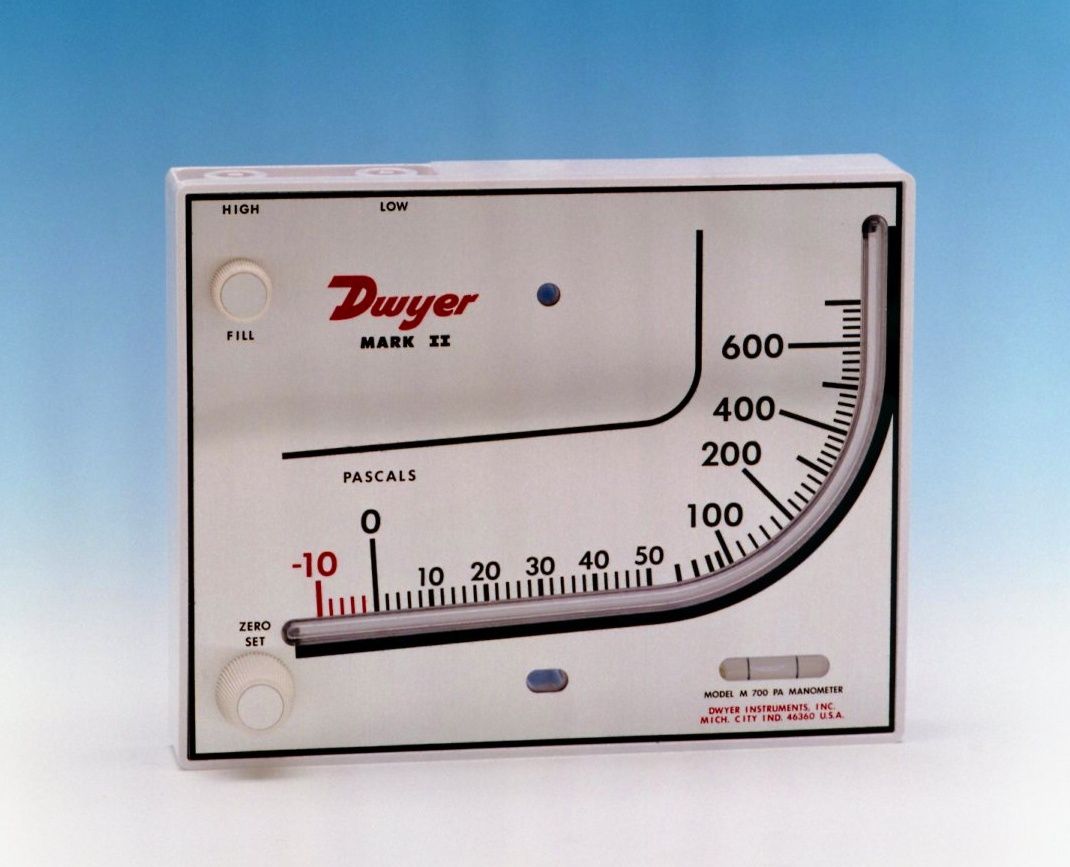

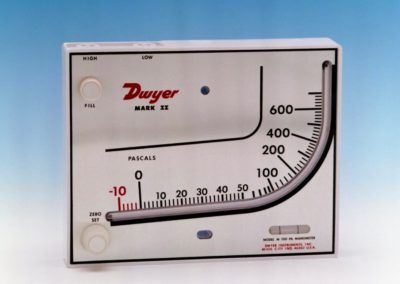

 Manometry se šikmou trubicí MARK II

Měřicí přístroje pro vzduchotechniku

  • Měřicí přístroj přetlaku,podtlaku a diference tlaku
  • Vysoká přesnost přístroje (± 3%)
  • Logaritmická nebo lineární stupnice
  • Standardní příslušenství pro montáž

Řada manometrů se šikmou trubicí MARK IIz rázuvzdorného plastu s hliníkovou stupnicí existuje ve dvou modelových řadách:

  • s logaritmickou stupnicí s vysokým rozlišením v oblasti nižších tlaků (řada 25)
  • s lineární stupnicí s přesností odečtu menší než 1 % (řada 40/41)

Jsou konstruovány pro stacionární použití, ale zároveň jsou použitelné jako přenosné měřicí přístroje. Zabudovaná vodováha a knoflík pro nastavení nulového bodu usnadňují montáž a uvedení do provozu. Připojovací hadice, uzávěrná kapalina a montážní šrouby jsou součástí dodávky. Modelová řada 40/41 má integrovánu instalační trojnožku s nivelizačním šroubem; k modelové řadě 25 se doporučuje objednat montážní úhelník A 612.

Manometry mohou být použity pro měření podtlaku, přetlaku a diferenciálního tlaku a jsou obzvláště vhodné pro vzduchotechniku a klimatizační techniku.

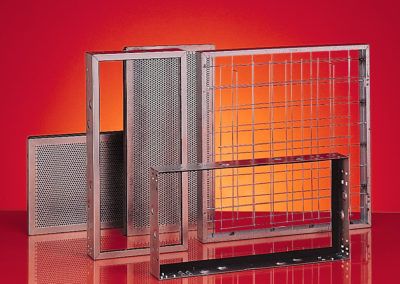

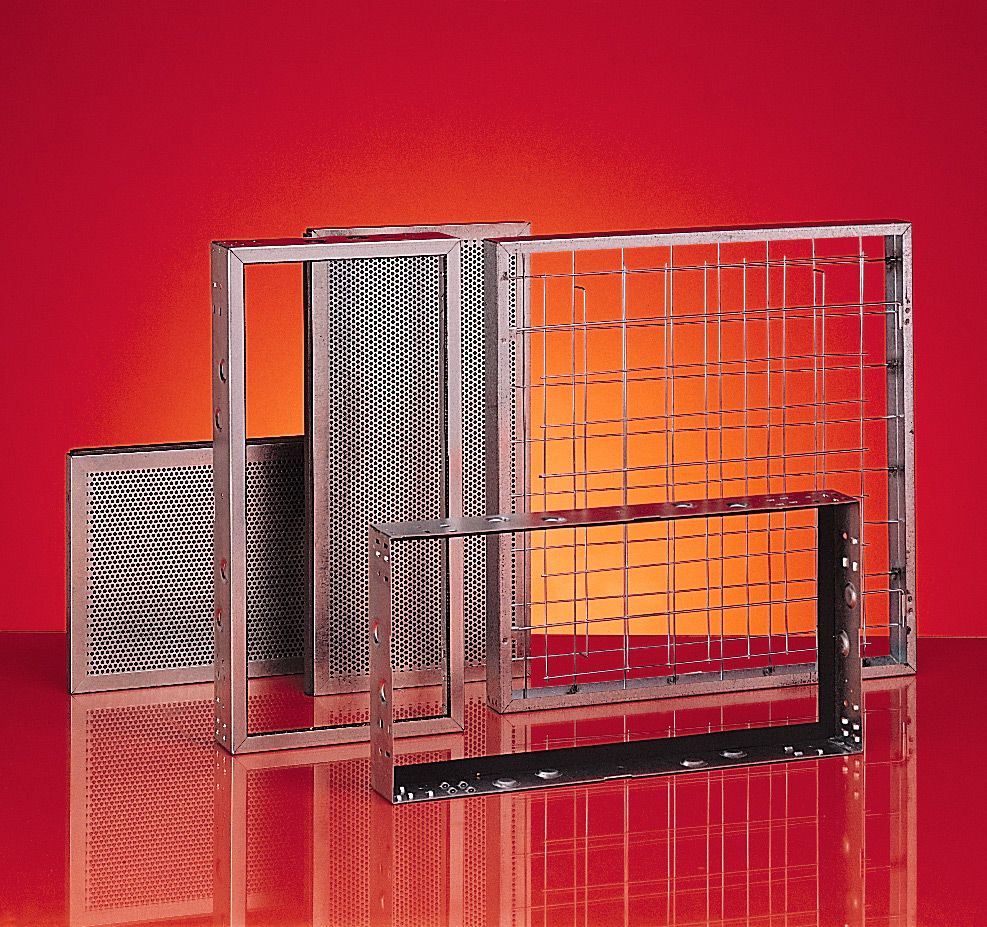

> Montážní rámy

Rámy Universal, M52 a Renu jsou určeny pro instalaci kapsových filtrů a řezů filtračních materiálů. Rámy PC II jsou určeny pro instalaci vysoce účinných filtrů do potrubí.

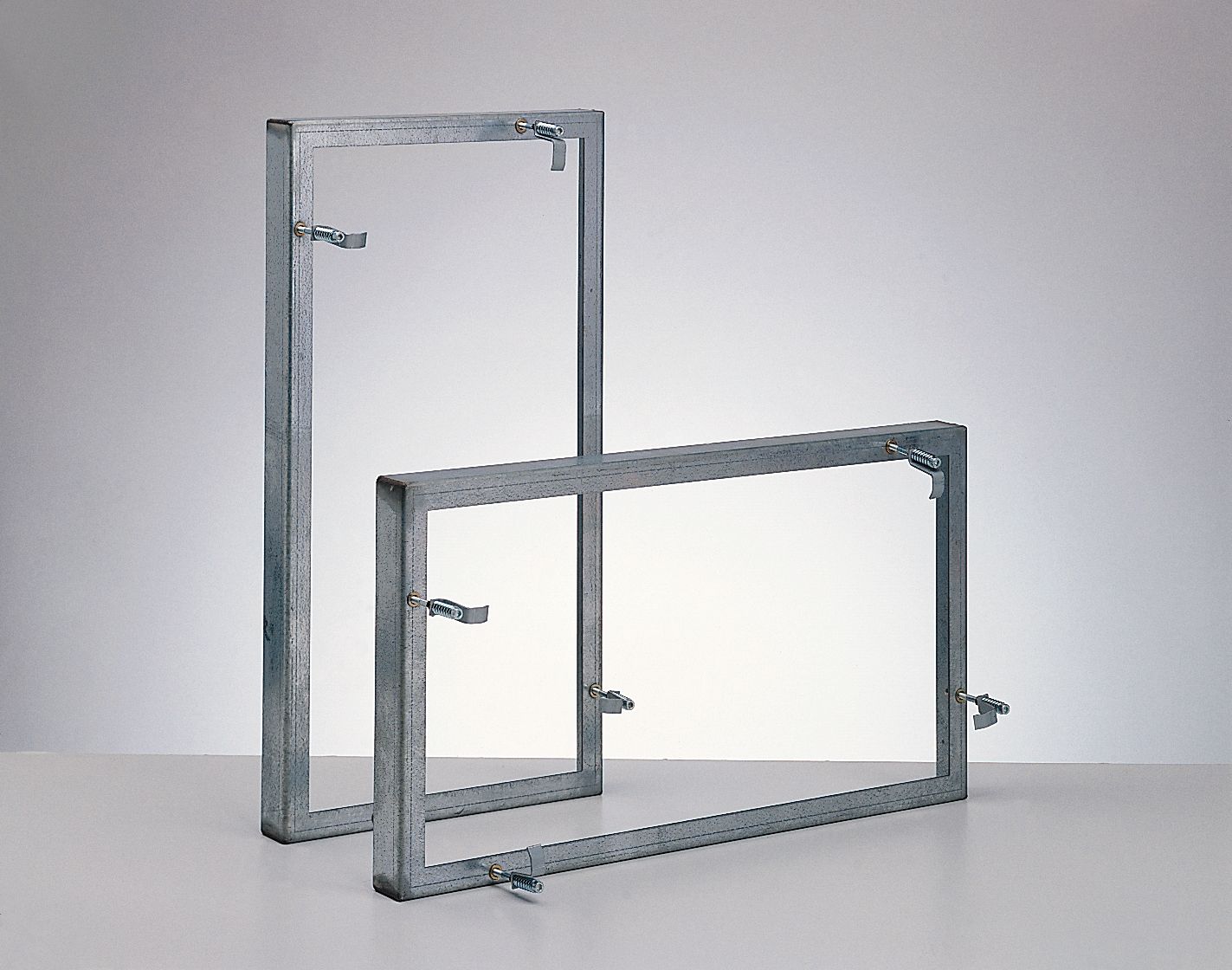

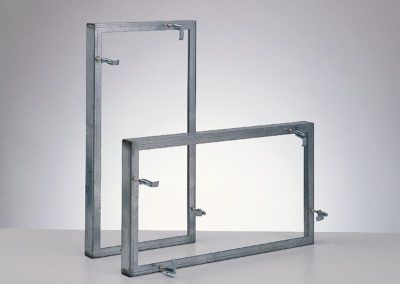

Montážní rámy Universal

Rámy pro výměnné filtrační vložky

Montážní rámy Universal jsou určeny jako nosný prvek jakéhokoli kapsového, kompaktního nebo panelového filtru. Hlavní předností je velmi snadná a rychlá montáž, ale i demontáž filtrů, což je předpokladem ekonomicky efektivní práce při údržbě filtračního systému.

Montážní rámy tvoří stavebnicový systém, ze kterého je možno sestavovat i rozměrné filtrační stěny. Při přesáhnutí rozměrů 2500 mm je však vhodné vložit mezi rámy podélné nebo příčné výztuhy.

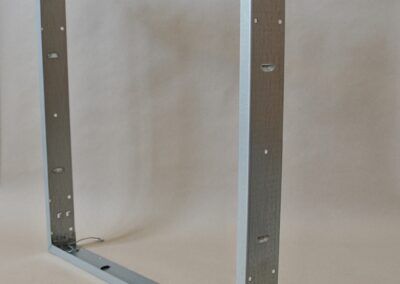

Rám Universal
Rám Universal

Základní technická specifikace

Rám je vyroben z pozinkovaného plechu, případně z nerezové oceli (RVS). Všechny otvory jsou vyrobeny vyražením, takže nedochází k poškození antikorozní ochranné vrstvy. Rámy jsou vybaveny prolisy a otvory k uchycení všech typů rychloupínacích spon. Dosedací plocha pro filtr je opatřena těsněním, které zajišťuje dostatečnou těsnost do třídy ePM1 90%, případně E10.

Přehled základních rozměrů rámů Universal

Rozměr

Rozměr

Hmotnost

Pro kapsový filtr o rozměrech

Pro panelový filtr o rozměrech

(palce)

(mm)

(kg)

(mm)

(mm)

12×12

305×305

1

287x287x25

287x287x48

12×24

305×610

1,4

287x592x25

287x592x48

12×36

305×910

2

287x892x25

287x892x48

20×24

508×610

1,8

490x592x25

490x592x48

20×36

508×910

2,1

490x892x25

490x892x48

24×24

610×610

2

592x592x25

592x592x48

24×36

610×910

2,5

287x892x25

287x892x48



Nákres rám Universal
Rám Universal

Rámy RenuKleen and Lite M52

 Rámy pro výměnné filtrační materiály

Montážní rámy Universal jsou určeny jako nosný prvek jakéhokoli kapsového, kompaktního nebo panelového filtru. Hlavní předností je velmi snadná a rychlá montáž, ale i demontáž filtrů, což je předpokladem ekonomicky efektivní práce při údržbě filtračního systému.

Montážní rámy tvoří stavebnicový systém, ze kterého je možno sestavovat i rozměrné filtrační stěny. Při přesáhnutí rozměrů 2500 mm je však vhodné vložit mezi rámy podélné nebo příčné výztuhy.

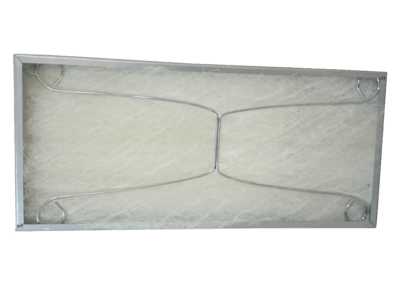

Rám M52

Rámy RenuKleen jsou určeny jako nosný prvek filtračního média DustStop Orange HD (AmerKleen M80). Hlavní předností je velmi snadné a rychlé vložení filtračního materiálu do rámu, ale i jeho vyjmutí. Rámy lze spojovat k sobě a vytvořit tak filtrační stěnu.

Rámy řady Lite M52 slouží k uchycení řezů filtračních médií řady AmerTex R a AmerTex F (třídy filtrace ISO Coarse 45-90%, G2-M5 dle EN 779). Jednoduchá, ale funkční konstrukce umožňuje snadnou výměnu filtru. Ochranná mřížka je umístěna na straně výstupu vzduchu, na straně vstupu vzduchu je přítlačná pružina, pomocí které se upevňuje filtrační materiál do rámu.

Základní technická specifikace

Rámy jsou vyrobeny z pozinkovaného plechu, případně z nerezové oceli (RVS) a jsou vybaveny mřížkou na straně výstupu vzduchu. Hloubka rámu je 54 mm pro RenuKleen a 23 a 48 mm pro Lite M52.

Přehled základních rozměrů rámů RenuKleen a Lite M52

Rozměr Rozměr Standardní velikost řezu pro rám RenuKleen Standardní velikost řezu pro rám Lite M52
(palce) (mm) (mm) (mm)
12×24 292×597 311x616x95 295x600x20
16×20 394×495 413x514x95 397x500x20
16×25 394×622 413x641x95 397x625x20
20×20 495×495 514x514x95 500x500x20
20×25 495×622 514x641x95 500x625x20
24×24 597×597 616x616x95 600x600x20



Pro rámy RenuKleen jsou vhodné filtrační materiály:

  • PaintStop Green HD,
  • PaintStop Orange HD,
  • DustStop Orange HD (AmerKleen M80).

Pro rámy Lite M52 jsou vhodné filtrační materiály:

  • AmerTex R17, R29, R50,
  • AmerTex F30, F55, F60,
  • PaintStop Green 2“.

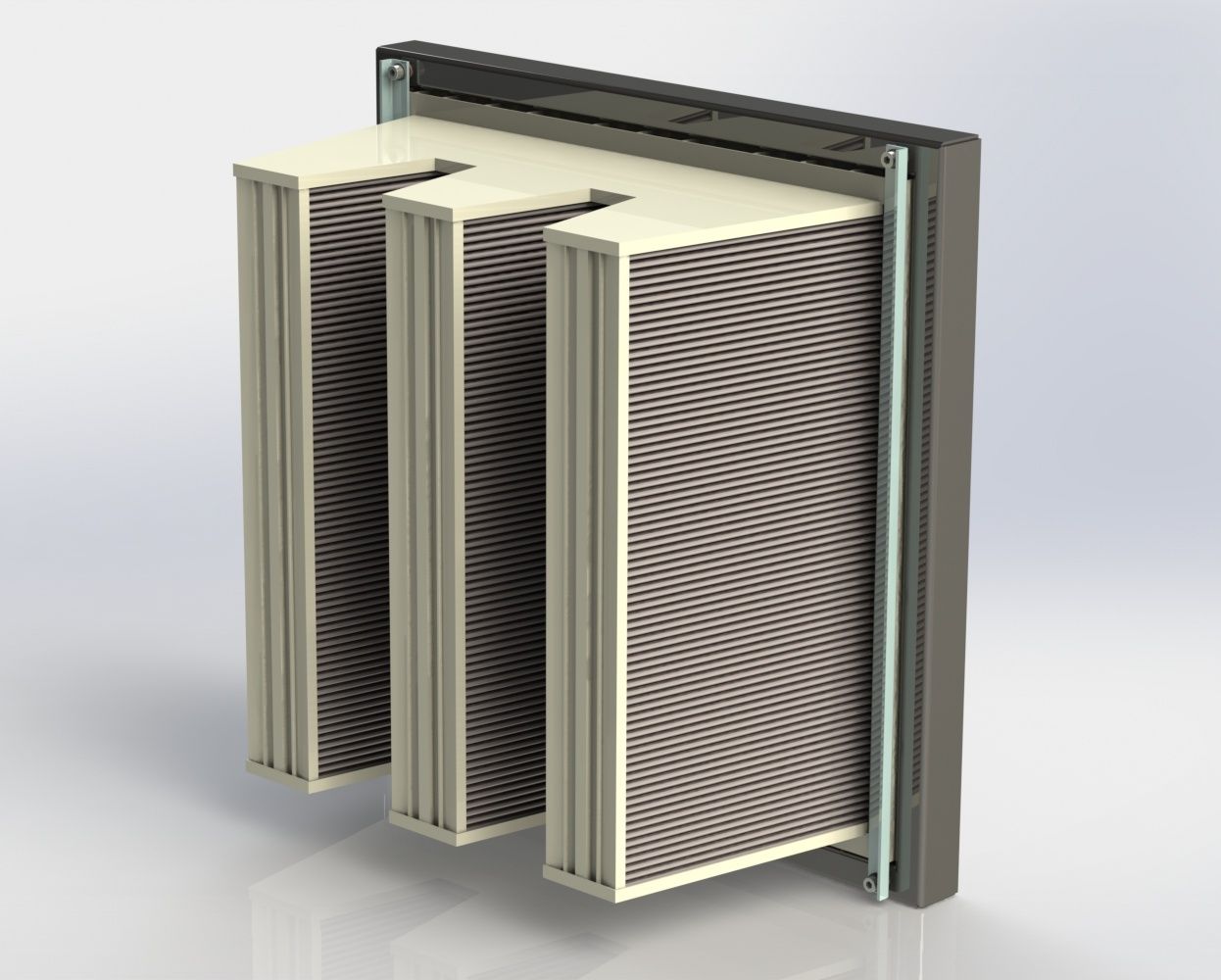

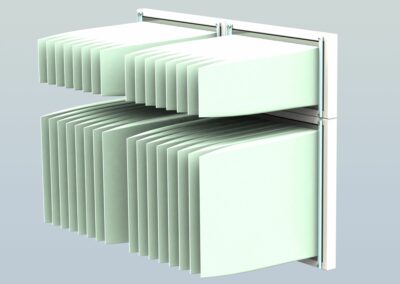

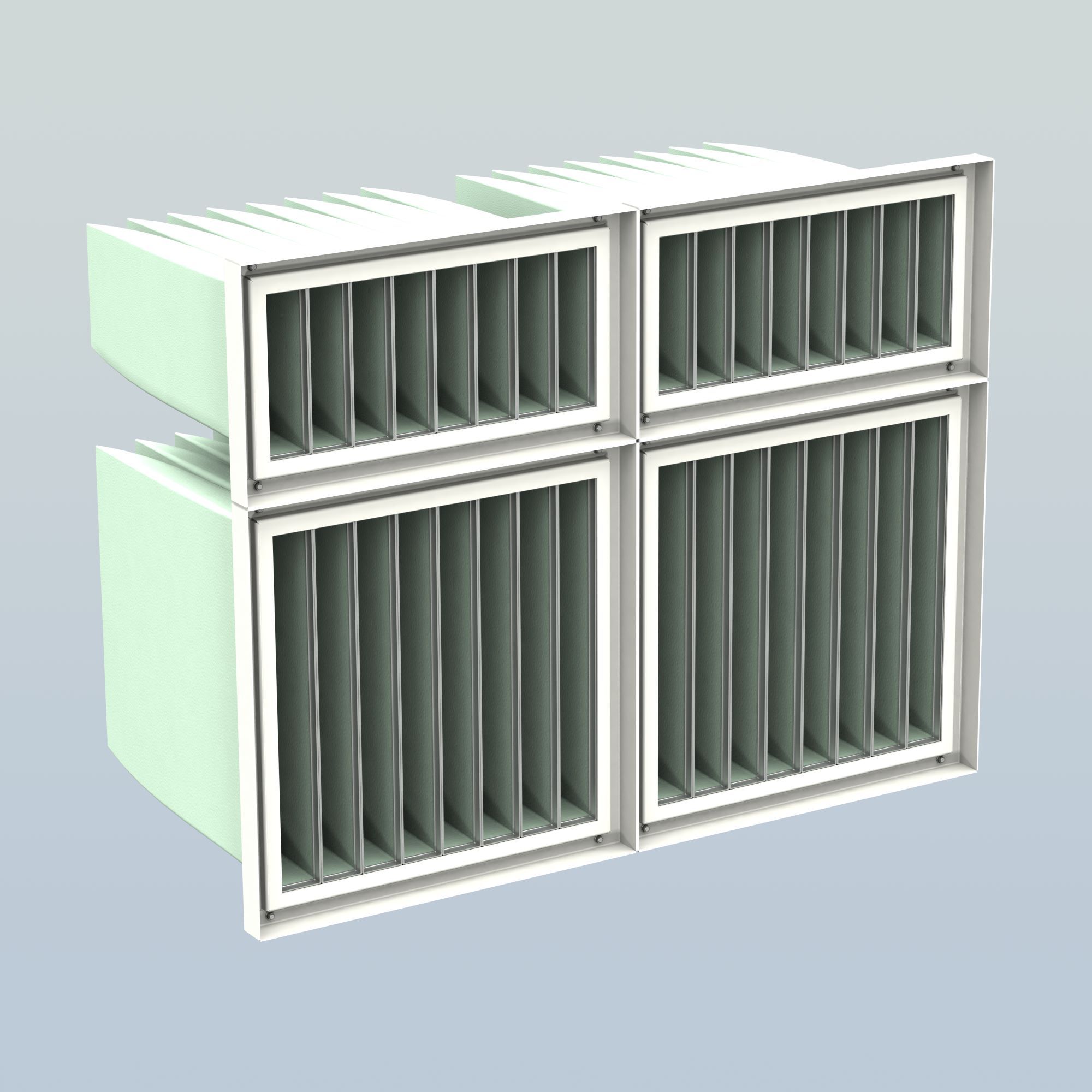

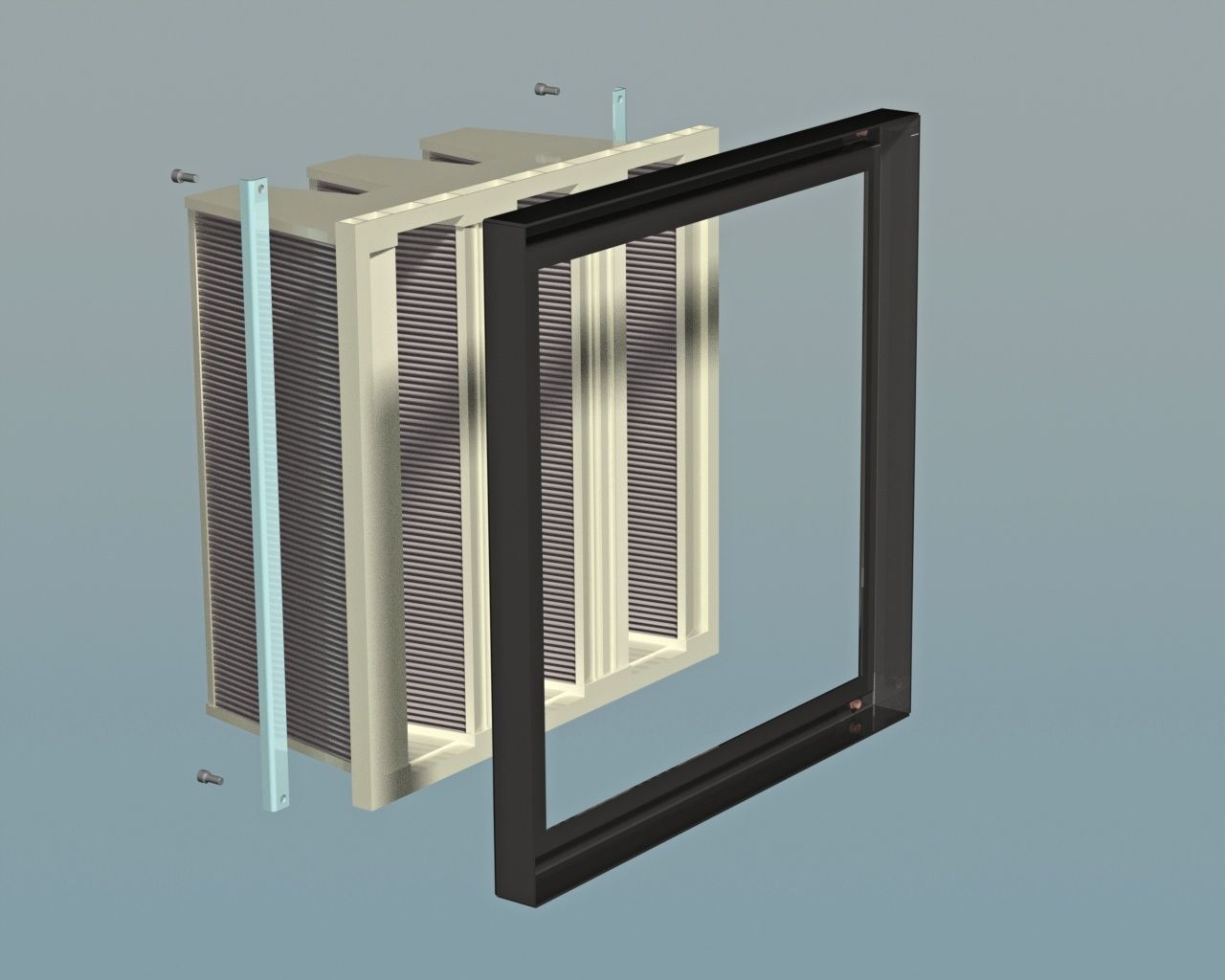

Rámy PC3

 Rámy pro výměnné filtrační materiály

Montážní rámy PC3 jsou určeny jako nosný prvek kapsového, kompaktního nebo panelového filtru. Rámy vhodně doplňují řadu rámů na absolutní (HEPA) filtry PC4 svou rozměrovou příbuzností a umožňují tak sestavit filtrační stěnu stejného rozměru, jako má filtrační stěna dalšího stupně filtrace, v níž jsou použity absolutní filtry v rámech PC4. Oproti klasickým rámům na kapsové filtry navíc rámy PC3 vykazují mnohem větší těsnost a jsou tedy velmi vhodné i pro kompaktní EPA filtry třídy E10, E11 a E12.

Montážní rámy tvoří stavebnicový systém, ze kterého je možno sestavovat i rozměrné filtrační stěny, při sestavování filtračních stěn doporučujeme držet standardní rozměry filtrů. Při přesáhnutí rozměrů 2500 mm je však vhodné vložit mezi rámy podélné nebo příčné výztuhy.

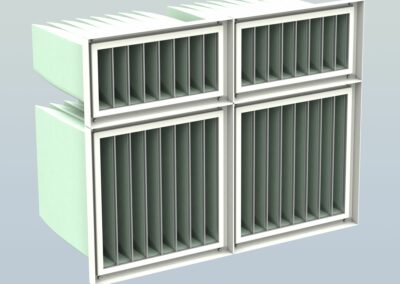

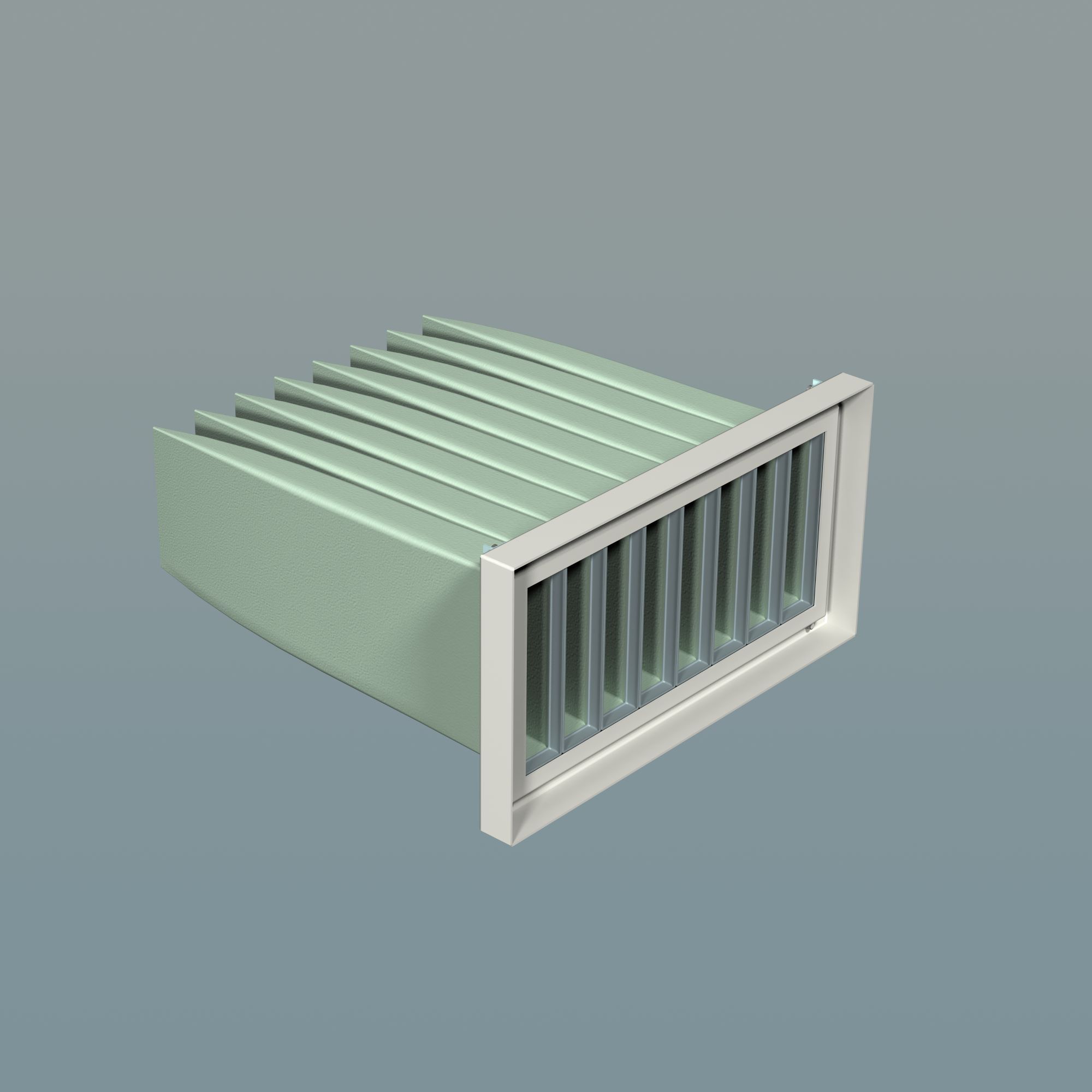

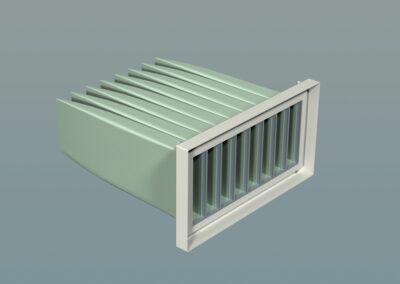

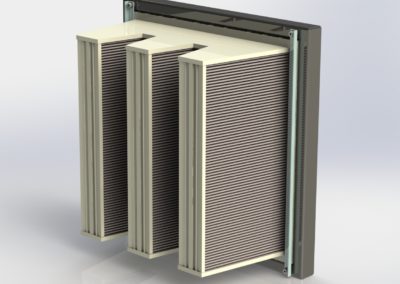

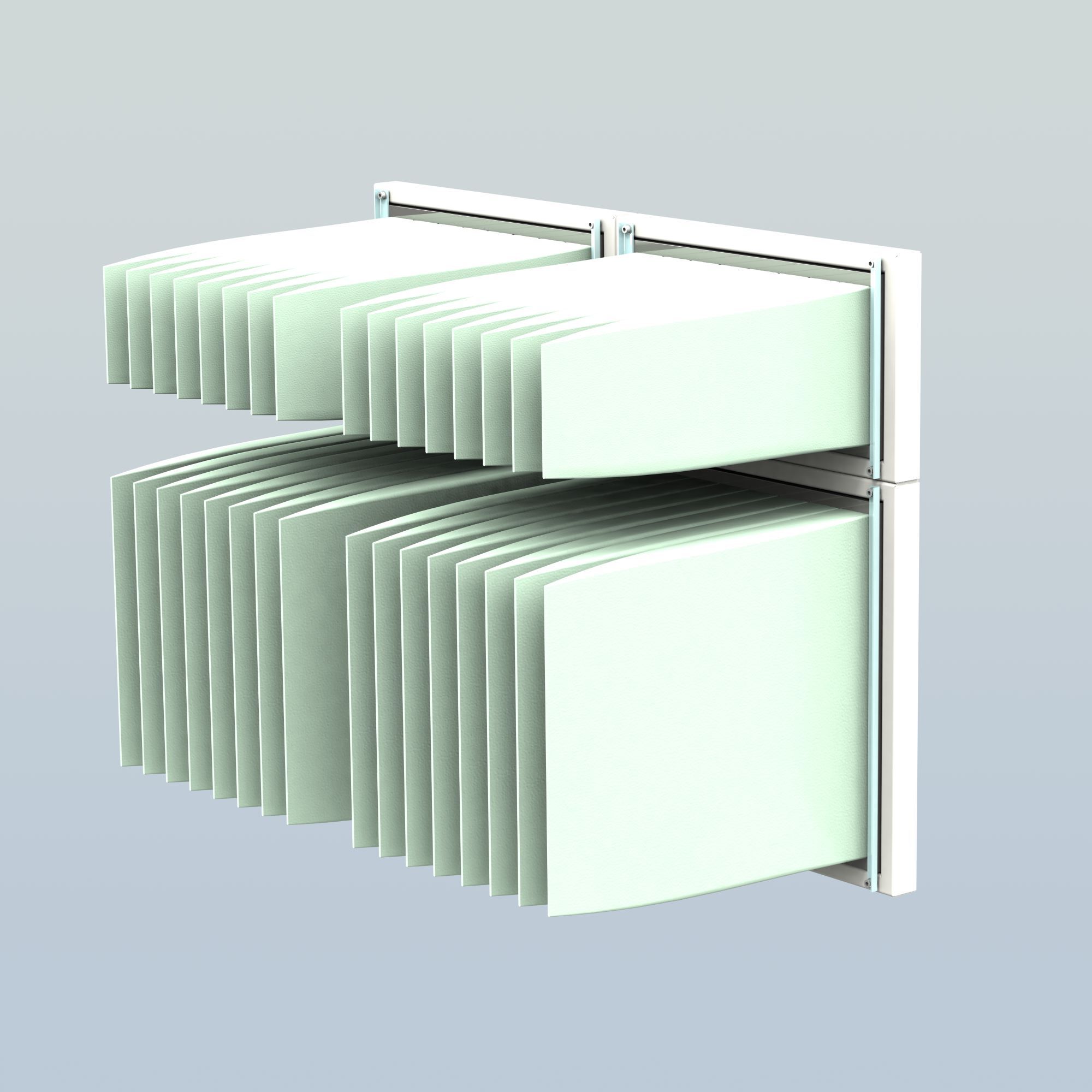

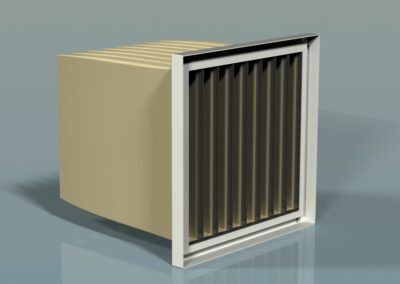

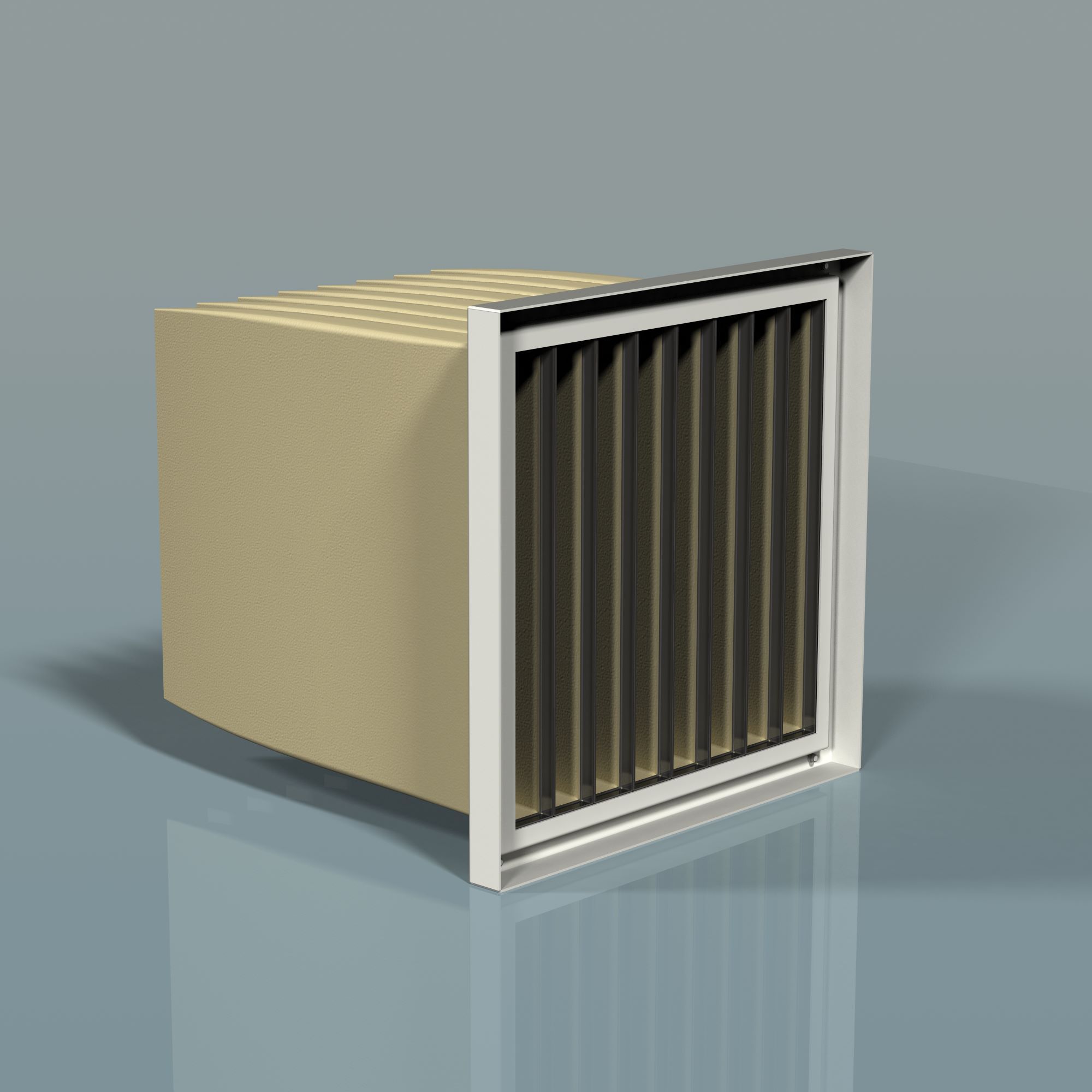

rám PC3 pro kompaktní filtr

Základní technická specifikace

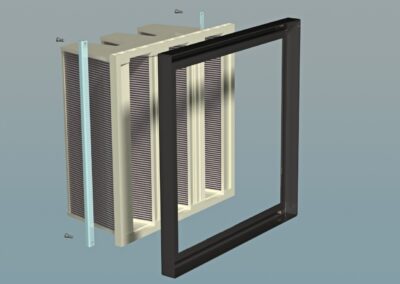

Rám je vyroben z pozinkovaného plechu, případně z nerezové oceli (RVS). Dosedací plocha pro filtr je opatřena těsněním. Filtr je k rámu přitlačen pomocí lišty, která se zašroubovává do rohů rámu a zajišťuje tak maximální těsnost filtrační vložky.

Přehled základních rozměrů rámů PC3

Rozměr rámu

Rozměr rámu

Hmotnost

Pro filtr o rozměrech

(palce)

(mm)

(kg)

(mm)

12×12

355×355

4

287x287x25

12×24

355×660

5,5

287x592x25

24×24

660×660

7,5

592x592x25

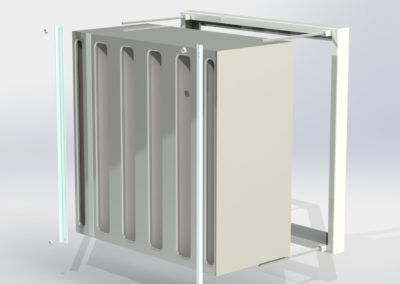

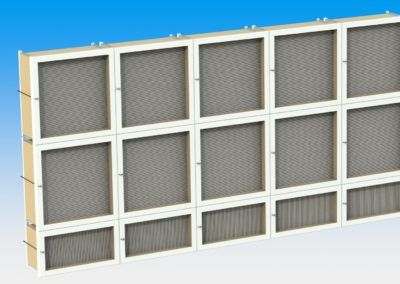

Rámy PC4

 Rámy absolutní (HEPA) filtry

Montážní rámy PC4 jsou určeny jako nosný prvek celé škály absolutní (HEPA) filtrů. Rámy umožňují snadné upínání HEPA filtrů a přitom zajišťují dostatečnou těsnost, tak aby bylo dosaženo požadované třídy filtrace. Rámy PC4 jsou nejčastěji využívány ve filtračních komorách a kanálových skříních pro filtraci třídy H13, rámy však lze bez problému použít jak pro vyšší třídy filtrace – H14 a U15, tak i pro třídy skupiny EPA – E10, E11.

Rámy PC4 tvoří stavebnicový systém, ze kterého je možno sestavovat i rozměrné filtrační stěny. Při tvorbě rozměrnějších stěn je však vhodné vložit mezi rámy podélné nebo příčné výztuhy.

V případě potřeby rámů pro předfiltr lze využít rozměrově shodnou řadu rámů PC3.

Základní technická specifikace

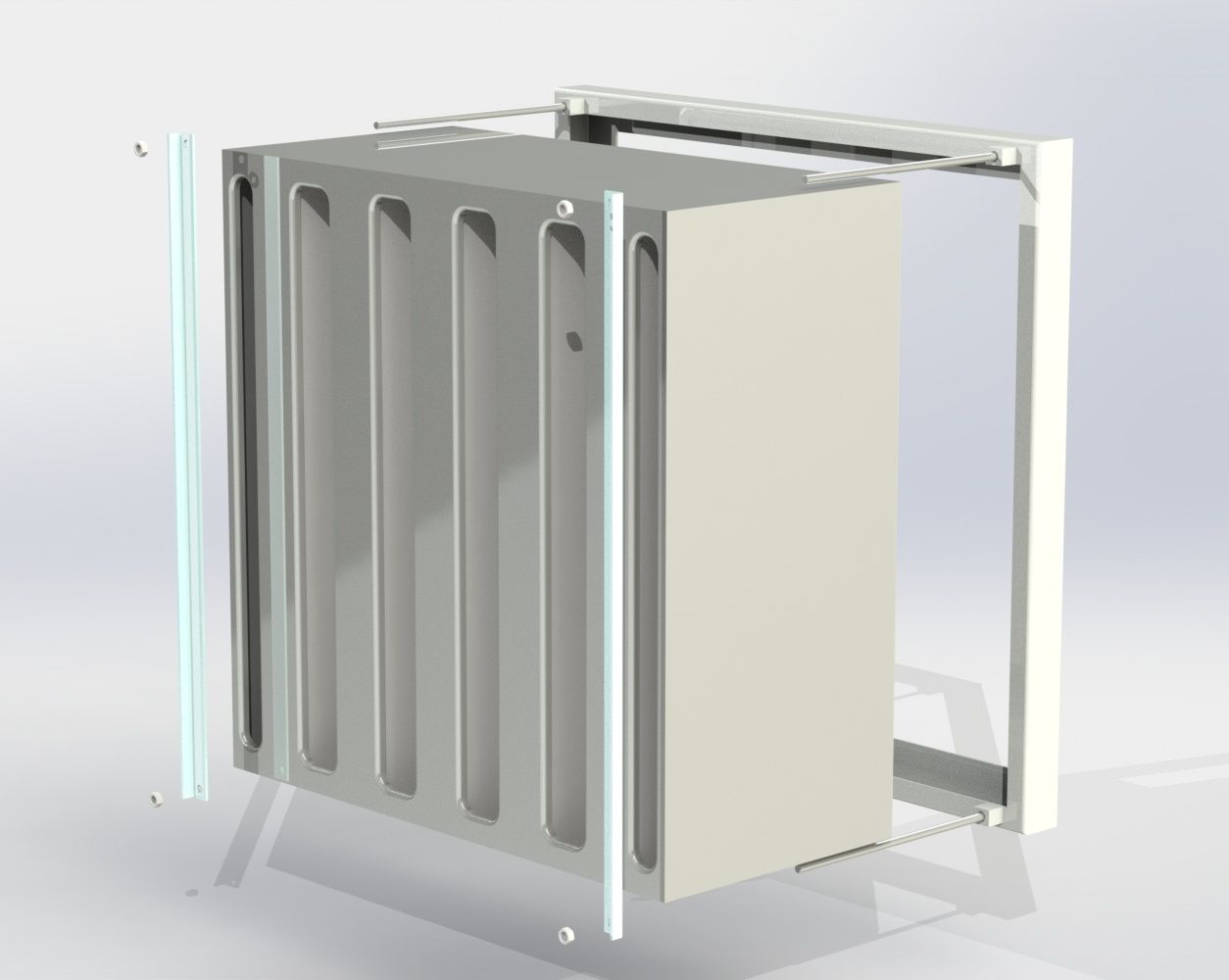

Rám je vyroben z pozinkovaného plechu, případně z nerezové oceli (RVS). Dosedací plocha pro filtr je hladká, tak aby na ni dosedlo těsnění filtru (doporučujeme těsnění PU nebo ploché). Filtr je k rámu přitlačen pomocí lišty, která se zašroubovává do rohů rámu a zajišťuje tak maximální těsnost filtrační vložky.

Přehled základních rozměrů rámů PC4

Rozměr rámu

Rozměr rámu

Hmotnost

Pro HEPA filtr o rozměrech

(palce)

(mm)

(kg)

(mm)

12×12

355×355

4,5

305×305

12×24

355×660

6

305×610

12×30

355×812

7

305×762

16×16

507×507

6,1

457×457

24×24

660×660

8,1

610×610

24×30

660×812

8,9

610×762

24×36

660×965

9,5

610×915

30×30

812×812

9,2

762×762

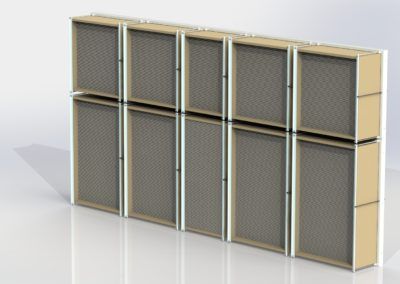

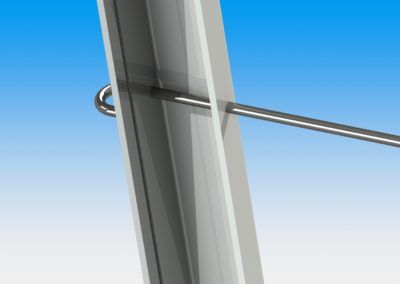

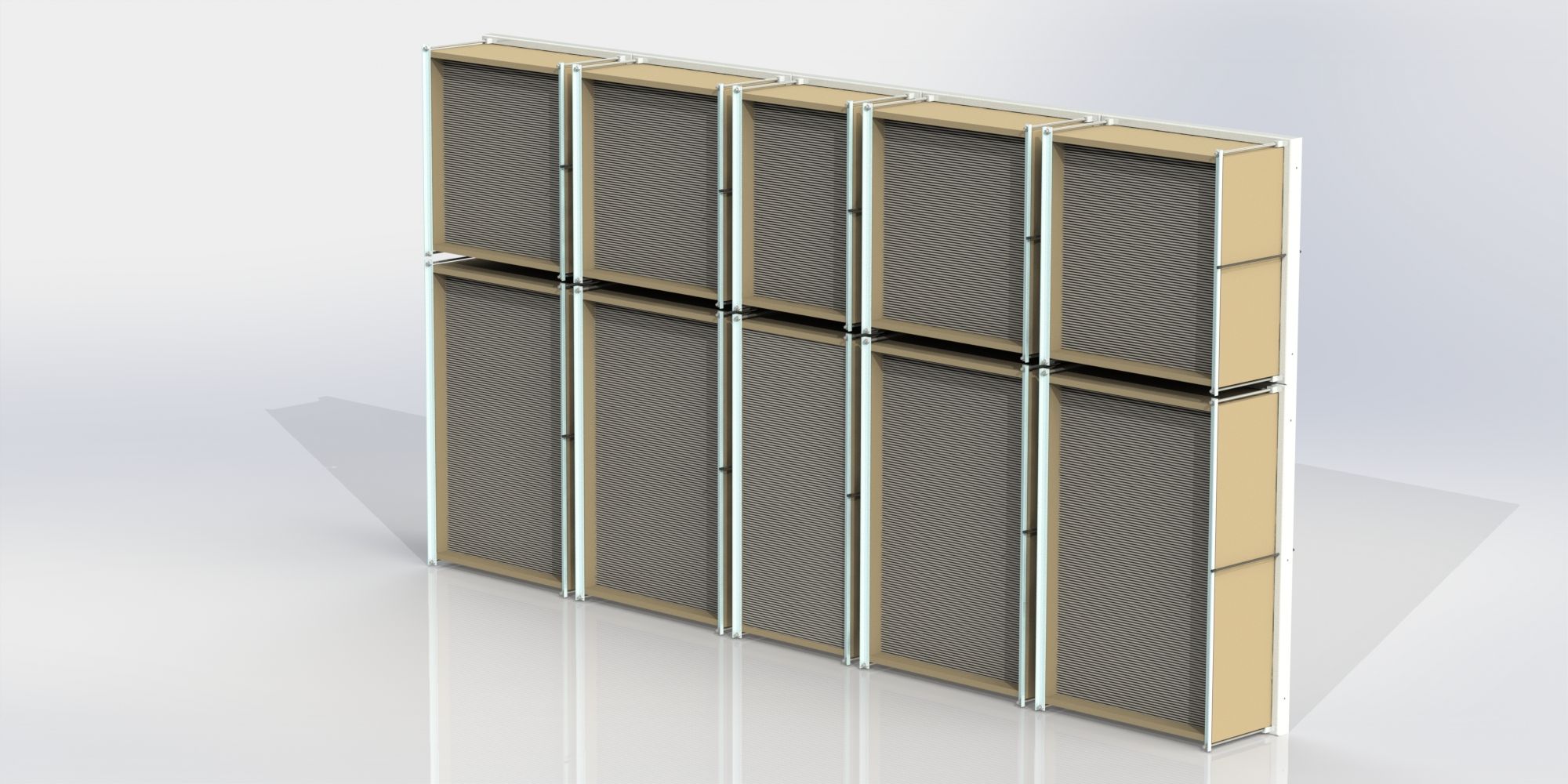

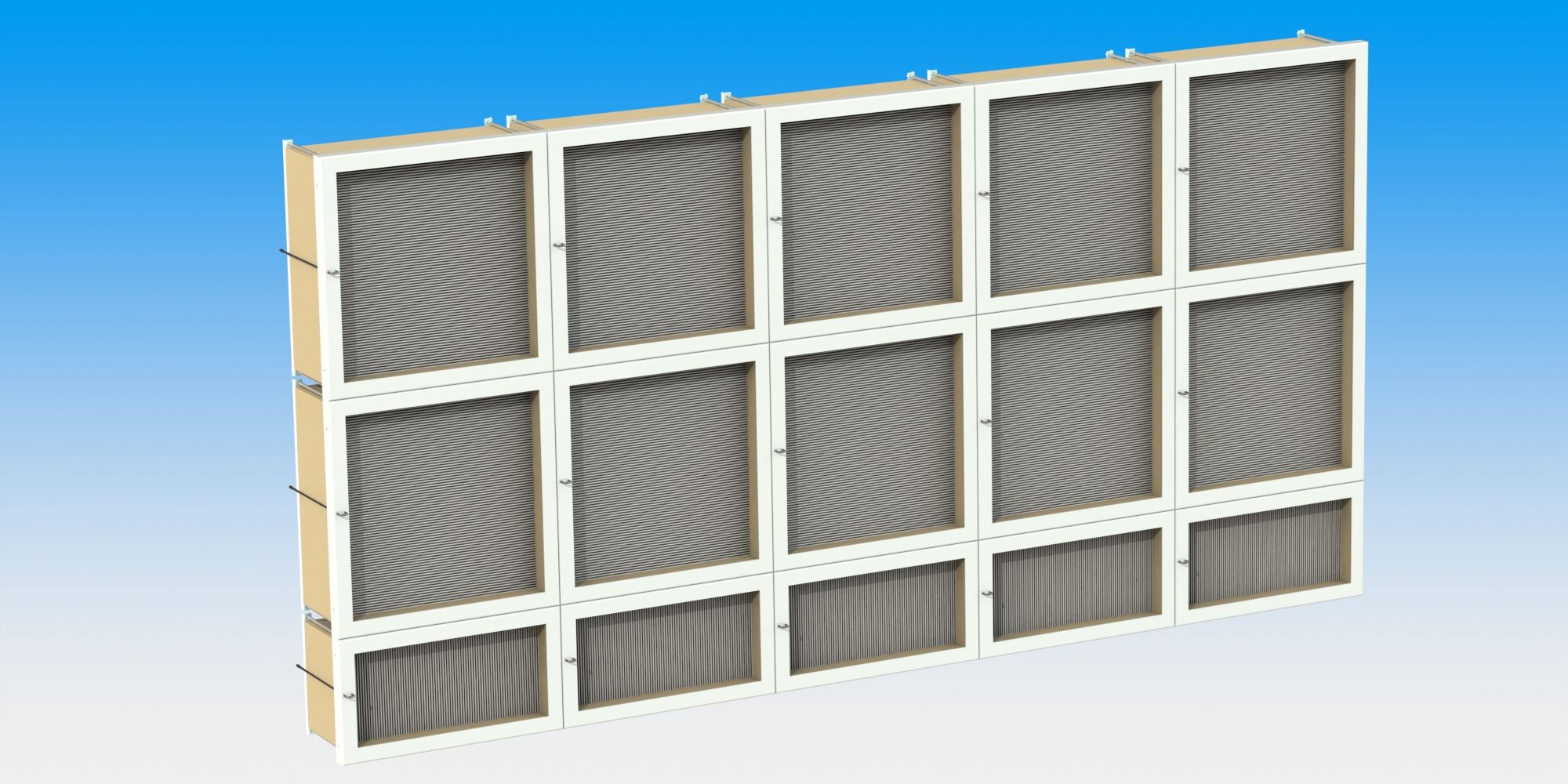

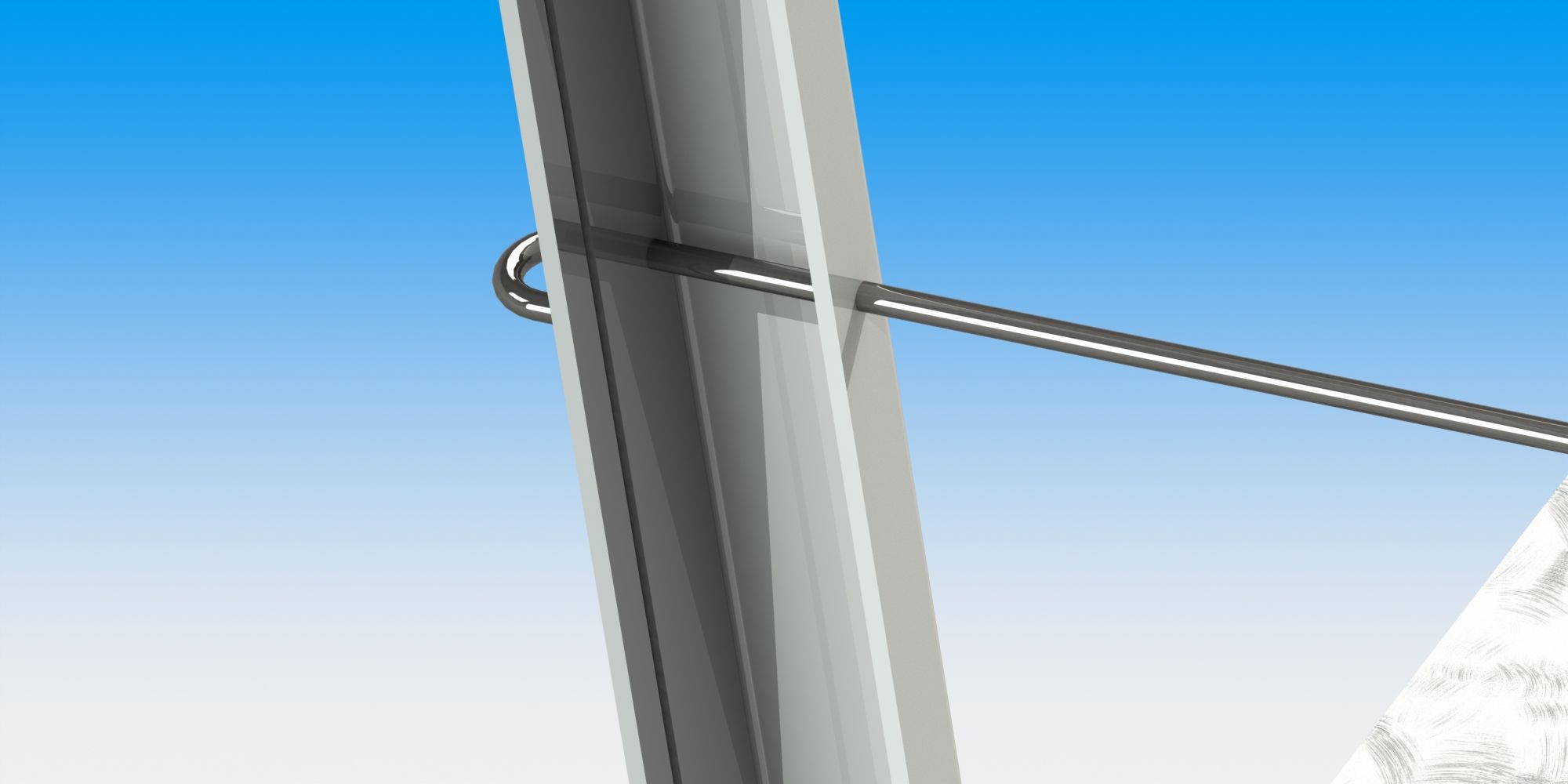

Kromě základních rozměrů rámů, lze objednat i zákaznické provedení. V nabídce je také varianta s přítlačným rámem místo přítlačných travers (typ PC6) a varianta s testovací drážkou pro test uložení filtru dle DIN1946 (typ PC1). V případě použití rámu PC1 s testovací drážkou je nutné použít filtr s plochým těsněním.

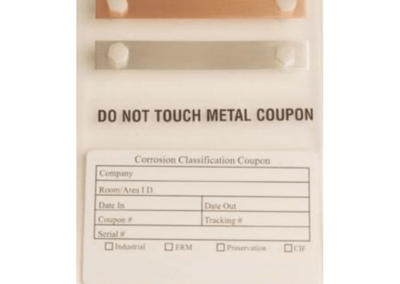

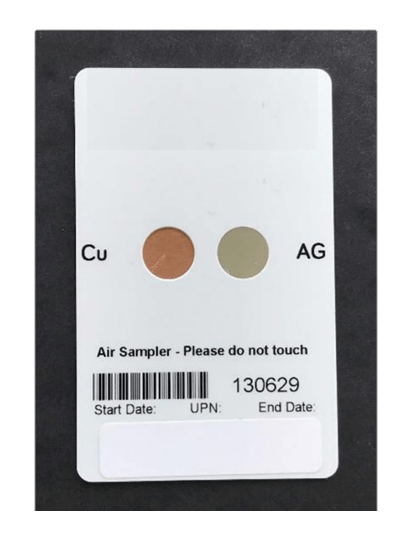

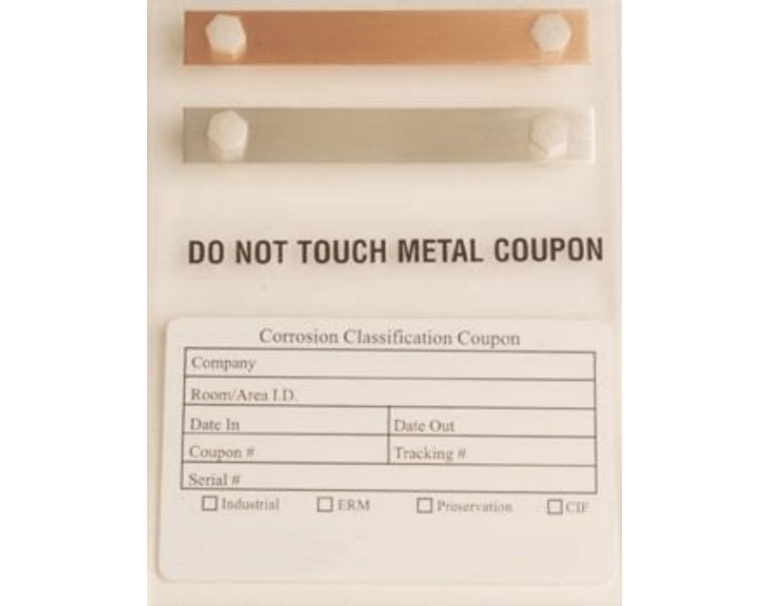

> Testovací kupóny


Váš nástroj na kontrolu koroze

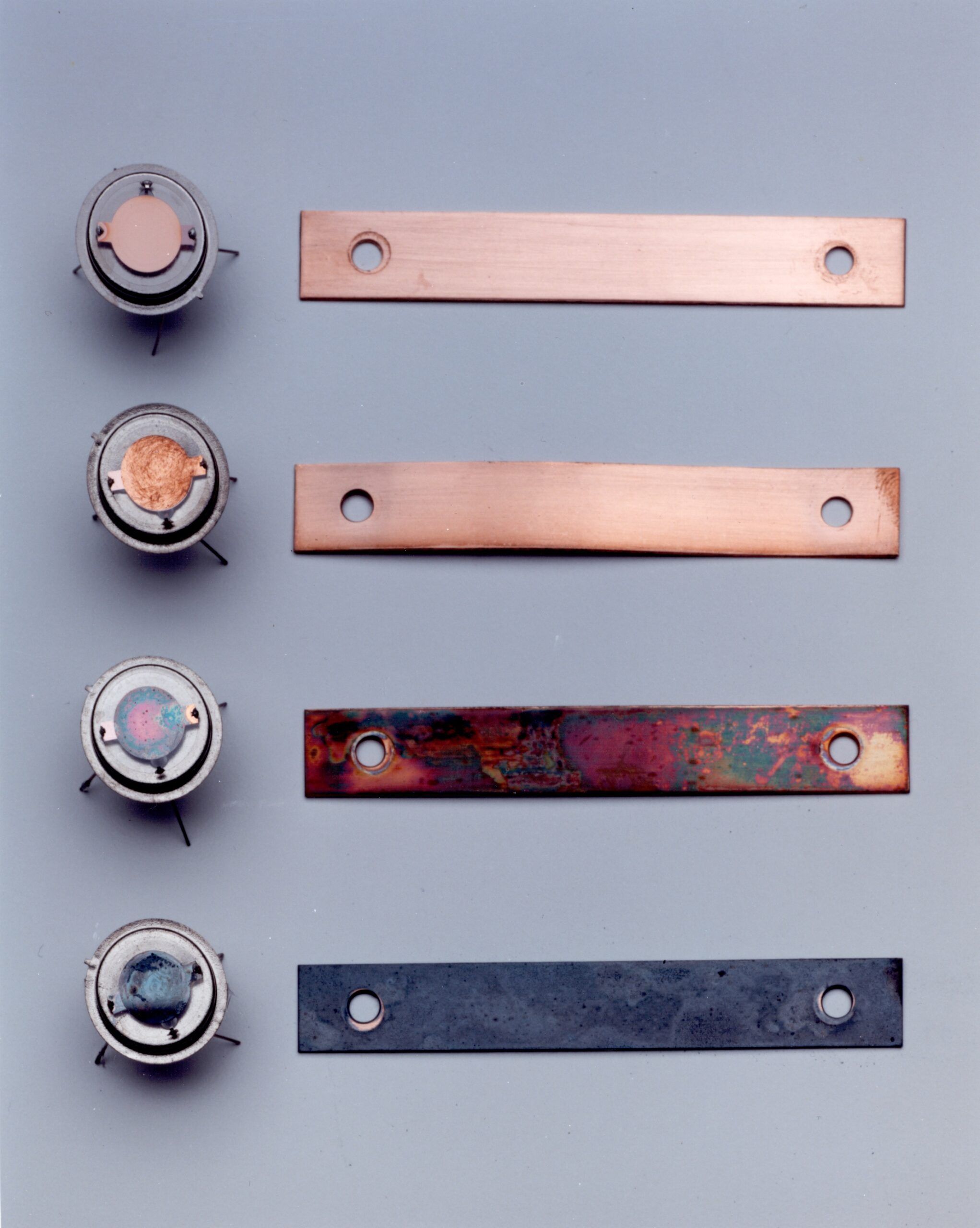

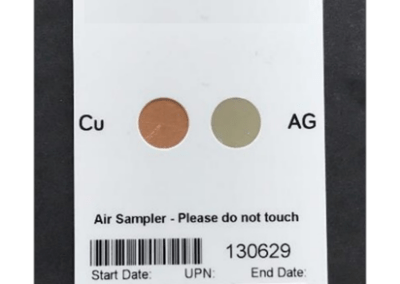

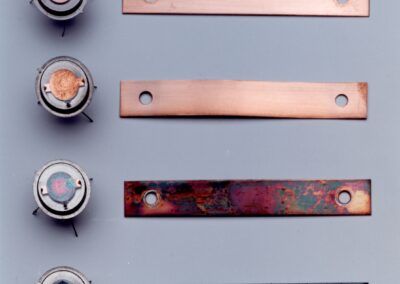

Kuponový test měří množství koroze vytvořené na měděné a stříbrné testovací destičce. S využitím těchto údajů lze ohodnotit kvalitu ovzduší s ohledem na přítomnost korozivních plynů podle normy ISA pro tuto klasifikaci. Test je k dispozici v základní (LITE) a průmyslové (INDUSTRIAL) verzi.

  • Test trvá přibližně 30 – 90 dní.

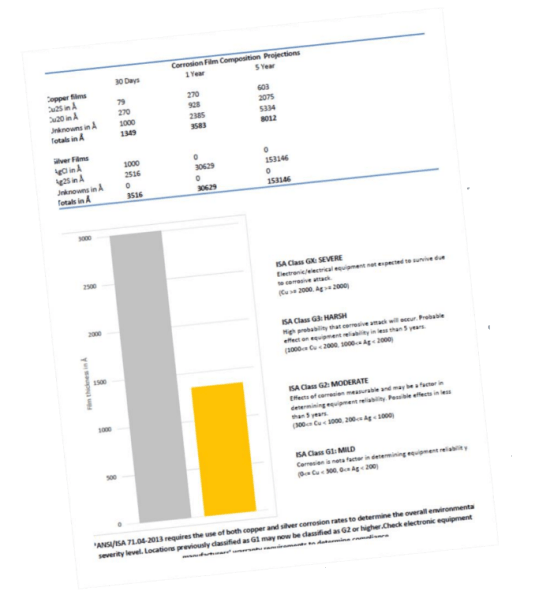

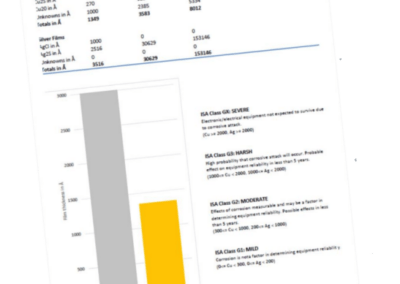

  • Poté je doručena oficiální zpráva o analýze podle ISA-71.04.2013
  • Nabízí možnost kontroly účinnosti stávajícího systému čištění vzduchu



ISA STANDARD ANSI / ISA-71.04-2013
Stupeň bezpečnosti Měděná koroze Stříbrná koroze
G1 – Mild <300 Å / 30 dnů <200 Å / 30 dnů
G2 – Moderate <1000 Å / 30 dnů <1000 Å / 30 dnů
G3 – Harsh <2000 Å / 30 dnů <2000 Å / 30 dnů
GX – Severe ≥2000 Å / 30 dnů ≥2000 Å / 30 dnů
Å = Angstromy = 1.0 x 10-7 mm



Pro průběžné měření stavu vzduchu lze použít přístroje Purafil OnGuard

Měřecí přístroj Purafil OnGuard
