Vysokoteplotní kompaktní filtry (4V)
Řada HPQ-HT
Kompaktní filtry řady HPQ-HT jsou vysokoteplotní filtry odvozené od klasických kompaktních filtrů 4V řady HPQ. Rám filtru je z pozinkovaného plechu. Teplotní odolnost je do 250°C. Blok filtračního média je z mikro skelného vlákna, separátory jsou skelné. Blok filtračního média je k rámu utěsněn keramickým lepidlem. Filtr má klasickou přírubu a může být volitelně vybaven těsněním ze skelného vlákna. Filtr jsou dostupné ve třech rozměrech: 288x592x292, 490x592x292 a 592x592x292 mm.
Výhody HPQ-HT
- Vysokoteplotní
- Velká filtrační plocha
Technické specifikace
- Místo použití: průmysl, potravinářství, lakovny
- Rám: pozinkovaný plech
- Separátory: skelné
- Médium: mikropleat(skelné vlákno)
- Těsnění: volitelně skelné vlákno
- Třídy filtrací: ePM2,5, ePM1
- Konečná doporučená tlaková ztráta: 450 Pa
- Tepelná odolnost: 250℃
- Maximální relativní vlhkost: 90%
HPQ-HT ve třídách filtrace ePM2,5 a ePM1
| Označení filtru | Třída filtrace | Rozměr (mm) | Jmenovitý průtok vzduchu (m³/h) | Taková ztráta (Pa) | Filtrační plocha (m²) |
|---|---|---|---|---|---|
| HPQ-65-A/HT | ePM2,5 55% | 592X592X292 | 3400 | 75 | 18,8 |
| HPQ-65-B/HT | ePM2,5 55% | 490X592X292 | 2790 | 75 | 15,45 |
| HPQ-65-C/HT | ePM2,5 55% | 288X592X292 | 1590 | 75 | 8,81 |
| HPQ-85-A/HT | ePM1 55% | 592X592X292 | 3400 | 95 | 18,8 |
| HPQ-85-B/HT | ePM1 55% | 490X592X292 | 2790 | 95 | 15,45 |
| HPQ-85-C/HT | ePM1 55% | 288X592X292 | 1590 | 95 | 8,81 |
| HPQ-98-A/HT | ePM1 80% | 592X592X292 | 3400 | 110 | 18,8 |
| HPQ-98-B/HT | ePM1 80% | 490X592X292 | 2790 | 110 | 15,45 |
| HPQ-98-C/HT | ePM1 80% | 288X592X292 | 1590 | 110 | 8,81 |
HPQ-HT ve třídách filtrace EPA a HEPA
| Označení filtru | Třída filtrace | Rozměr (mm) | Jmenovitý průtok vzduchu (m³/h) | Taková ztráta (Pa) | Filtrační plocha (m²) |
|---|---|---|---|---|---|
| HPQ-E10-A/HT | E10 | 592X592X292 | 3400 | 170 | 18,8 |
| HPQ-E10-C/HT | E10 | 288X592X292 | 1590 | 170 | 8,81 |
| HPQ-E11-A/HT | E11 | 592X592X292 | 2000 | 130 | 18,8 |
| HPQ-E11-C/HT | E11 | 288X592X292 | 940 | 130 | 8,81 |
| HPQ-H13-A/HT | H13 | 592X592X292 | 2000 | 250 | 18,8 |
| HPQ-H13-C/HT | H13 | 288X592X292 | 940 | 250 | 8,81 |

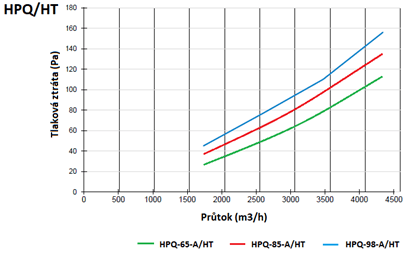

Tlaková ztráta v závislosti na průtoku
