HEPA filtry

Řada HVS/HCS

Filtry typu HVS jsou vysoceúčinné vzduchové filtry ve třídách EPA (E10, E11) a HEPA (H13, H14) s pakety filtračního média do tvaru písmene „V“ (V-type) a nerezovým rámem. Jsou navrženy pro použití pro velké objemy vzduchu. Díky velké kapacitě mají mnoho výhod, pro stejné množství vzduchu je možno použít menší počet filtrů, navíc mají velkou filtrační plochu a tedy vysokou jímavost prachu. Konstrukčně jde filtr bez příruby s nekonečným půlkruhovým PU těsněním, alternativně lze osadit ploché EPDM těsnění. Díky nerezovému rámu je vhodný pro použití v potravinářském průmyslu. Filtr má madlo pro snadnější manipulaci. Pro ještě větší filtrační plochu je k dispozici typ HCS, který je konstruován pro ještě větší průtoky vzduchu. Filtry jsou rozměrově vždy s hloubkou 292 mm, frontální rozměr je základní 610×610, poloviční 305×610, existují i rozměry 305×305, 457×610, 610×762. Pro VZT jednotky je k dispozici i velikost odpovídající kapsovým filtrům, 592×592, 457×592 a 288×592. Využití filtrů HVS/HCS najdeme zejména v provozech s vysokým důrazem na hygienu a čistotu (potravinářský průmysl, farmacie, speciální aplikace).

Výhody

Velký průtok
Nízká tlaková ztráta
Madlo
Filtry s třídou filtrace H13 & H14 jsou dodávány s testovacím certifikátem

Technická specifikace

Místo použití: Čisté prostory, kanálové skříně, sanace azbestu
Rám: Nerezový plech (RVS)
Separátory: Termoplast
Médium: Mikropleat (skelné vlákno)
Těsnění: nekonečné půlkruhové (PU)
Třídy filtrace: E10, E11, H13, H14
Konečná doporučená tlaková ztráta: 500 Pa
Tepelná odolnost: 70°C
Maximální relativní vlhkost: 90%

Varianty

Vysokoteplotní (do 250°C)

Parametry filtrů řady HVS/HCS

Typ	Rozměry (mm)	Třída filtrace	Filtrační plocha (m2)	Průtok (m3/h)	Tlaková ztráta (Pa)	Rozměr krabice
HCS1110NBBM	305x305x292	E10	10,3	1000	180	311x313x311
HCS1110NBEM	305x610x292	E10	20,2	2000	180	620x310x315
HCS1110NCEM	457x610x292	E10	30,2	3000	180	473x310x626
HCS1110NEEM	610x610x292	E10	40,3	4000	180	620x310x620
HCS1110NEFM	610x762x292	E10	50,4	5000	180	778x325x626
HCS1111NBBM	305x305x292	E11	10,3	1000	210	311x313x311
HCS1111NBEM	305x610x292	E11	20,2	2000	210	620x310x315
HCS1111NCEM	457x610x292	E11	30,2	3000	210	473x310x626
HCS1111NEEM	610x610x292	E11	40,3	4000	210	620x310x620
HCS1111NEFM	610x762x292	E11	50,4	5000	210	778x325x626
HVS1113NBBM	305x305x292	H13	9,3	900	250	311x313x311
HVS1113NBEM	305x610x292	H13	18,5	1750	250	620x310x315
HVS1113NCEM	457x610x292	H13	27,8	2800	250	473x310x626
HVS1113NEEM	610x610x292	H13	37	3750	250	620x310x620
HVS1113NEFM	610x762x292	H13	46,3	4250	250	778x325x626
HVS1113NADM	288x592x292	H13	18	1550	250	626x308x301
HVS1113NCDM	457x592x292	H13	27	2650	250	496x598x318
HVS1113NDDM	592x592x292	H13	36	3200	250	606x308x606
HCS1113NBBM	305x305x292	H13	10,3	1000	250	311x313x311
HCS1113NBEM	305x610x292	H13	20,2	2000	250	620x310x315
HCS1113NCEM	457x610x292	H13	30,2	3000	250	473x310x626
HCS1113NEEM	610x610x292	H13	40,3	4000	250	620x310x620
HCS1113NEFM	610x762x292	H13	50,4	5000	250	778x325x626
HVS1114NBBM	305x305x292	H14	9,3	900	300	311x313x311
HVS1114NBEM	305x610x292	H14	18,5	1750	300	620x310x315
HVS1114NCEM	457x610x292	H14	27,8	2800	300	473x310x626
HVS1114NEEM	610x610x292	H14	37	3750	300	620x310x620
HVS1114NEFM	610x762x292	H14	46,3	4250	300	778x325x626
HVS1114NADM	288x592x292	H14	18	1550	300	626x308x301
HVS1114NCDM	457x592x292	H14	27	2650	300	496x598x318
HVS1114NDDM	592x592x292	H14	36	3200	300	606x308x606
HCS1114NBBM	305x305x292	H14	10,3	1000	300	311x313x311
HCS1114NBEM	305x610x292	H14	20,2	2000	300	620x310x315
HCS1114NCEM	457x610x292	H14	30,2	3000	300	473x310x626
HCS1114NEEM	610x610x292	H14	40,3	4000	300	620x310x620
HCS1114NEFM	610x762x292	H14	50,4	5000	300	778x325x626

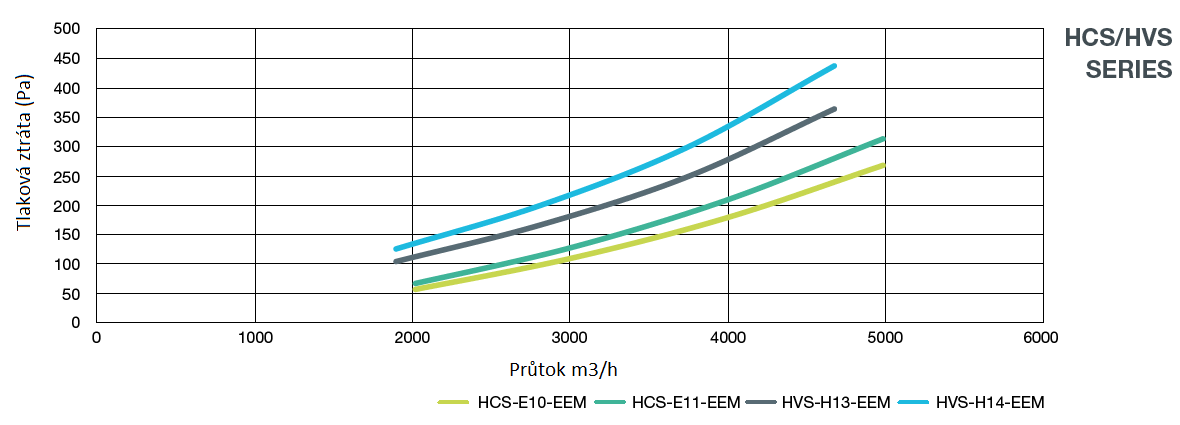

Grafy tlakové ztráty řady HVS/HCS
