Hermetické HEPA filtry

Řada HLH

HEPA filtry řady HLH patří do skupiny hermetických HEPA filtrů. Mají uzavřené kryty na straně vstupu vzduchu a kruhové připojení na přívod vzduchu. Díky nízké hmotnosti jsou filtry snadno manipulovatelné, bezpečnost při manipulaci zvyšuje ochranná mřížka média na výstupní straně (CAS). Blok filtračního média s úzkými sklady (mini-pleat) a termoplastickými separátory zajišťuje vysoce efektivní filtraci vzduchu při nejnižší možné tlakové ztrátě. Blok filtračního média je do rámu těsně zalit zastudena vytvrzenou pryskyřicí.

Výhody

Snadná instalace
Kompatibilní s podhledem MCS-70B
Ochranná mřížka CAS
Filtry s třídou filtrace H13, H14 a U15 jsou dodávány s testovacím certifikátem

Technická specifikace

Místo použití: Čisté prostory v průmyslu
Rám: Extrudovaný hliník
Separátory: Termoplast
Médium: Mikropleat (skelné vlákno)
Těsnění: nekonečné půlkruhové (PU)
Třídy filtrace: E11, H13, H14, U15
Konečná doporučená tlaková ztráta: 500 Pa
Tepelná odolnost: 70°C
Maximální relativní vlhkost: 90%

Použití

Použití je v čistých prostorech, čistých pracovištích zejména v průmyslu a farmacii. Hermetické filtry lze také použít do speciálních filtračních zařízení pro jejich snadnou instalaci. Velmi vhodné jsou do T-barových rastrů, jako je například typ ELFA MCS-70B.

Testování

Všechny filtry ve třídách H13-U15 po vyrobení projdou kontrolou kvality a jsou dodávány s test certifikátem o provedeném scan testu média.

Velikosti filtrů

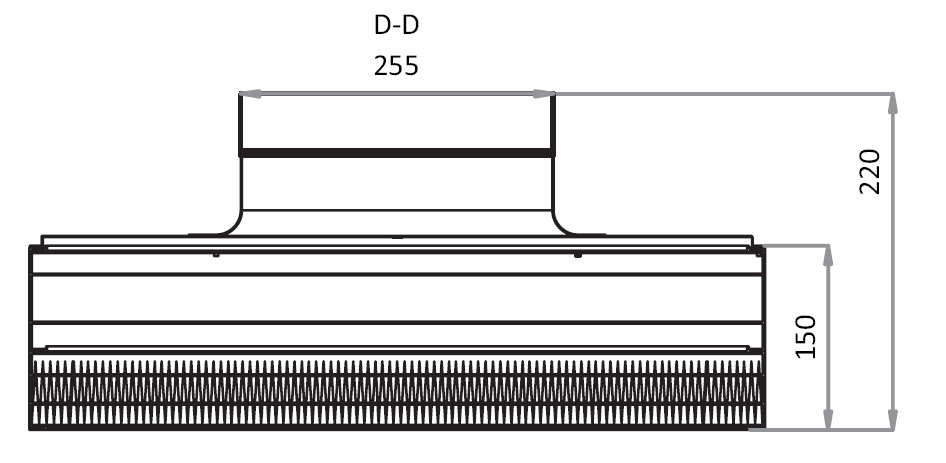

HEPA filtry řady HLH lze vyrobit ve všech standardních rozměrech, ale také ve speciálních rozměrech dle požadavku zákazníka. Celková hloubka filtru je 220 mm vč. připojovacího hrdla. Samotný filtr má hloubku 150 mm a výška filtračního paketu je 50 mm. Velikost hrdla je standardně 255 mm, ale lze ji přizpůsobit potřebám zákazníka (např. 200 mm, 315 mm).

Parametry filtrů řady HLH

Typ	Rozměry (mm)	Třída filtrace	Filtrační plocha (m2)	Průtok (m3/h)	Tlaková ztráta (Pa)
HLH1111DBBL	305x305x150	E11	2,8	150	80
HLH1111DBEL	305x610x150	E11	5,5	300	80
HLH1111DEEL	610x610x150	E11	11,1	600	80
HLH1111DEGL	610x915x150	E11	16,6	900	80
HLH1111DEHL	610x1150x150	E11	22,1	1200	80
HLH1111D570570L	570x570x150	E11	9,56	520	80
HLH1111D570870L	570x870x150	E11	14,77	810	80
HLH1111D5701170L	570x1170x150	E11	19,99	1090	80
HLH1111D870870L	870x870x150	E11	22,83	1240	80
HLH1111D8701170L	870x1170x150	E11	30,89	1680	80
HLH1111D11701170L	1170x1170x150	E11	40,8	2210	80
HLH1113DBBL	305x305x150	H13	2,8	150	120
HLH1113DBEL	305x610x150	H13	5,5	300	120
HLH1113DEEL	610x610x150	H13	11,1	600	120
HLH1113DEGL	610x915x150	H13	16,6	900	120
HLH1113DEHL	610x1150x150	H13	22,1	1200	120
HLH1113D570570L	570x570x150	H13	9,56	520	120
HLH1113D570870L	570x870x150	H13	14,77	810	120
HLH1113D5701170L	570x1170x150	H13	19,99	1090	120
HLH1113D870870L	870x870x150	H13	22,83	1240	120
HLH1113D8701170L	870x1170x150	H13	30,89	1680	120
HLH1113D11701170L	1170x1170x150	H13	40,8	2210	120
HLH1114DBBL	305x305x150	H14	2,8	150	140
HLH1114DBEL	305x610x150	H14	5,5	300	140
HLH1114DEEL	610x610x150	H14	11,1	600	140
HLH1114DEGL	610x915x150	H14	16,6	900	140
HLH1114DEHL	610x1150x150	H14	22,1	1200	140
HLH1114D570570L	570x570x150	H14	9,56	520	140
HLH1114D570870L	570x870x150	H14	14,77	810	140
HLH1114D5701170L	570x1170x150	H14	19,99	1090	140
HLH1114D870870L	870x870x150	H14	22,83	1240	140
HLH1114D8701170L	870x1170x150	H14	30,89	1680	140
HLH1114D11701170L	1170x1170x150	H14	40,8	2210	140
HLH1115DBBL	305x305x150	U15	2,8	150	195
HLH1115DBEL	305x610x150	U15	5,5	300	195
HLH1115DEEL	610x610x150	U15	11,1	600	195
HLH1115DEGL	610x915x150	U15	16,6	900	195
HLH1115DEHL	610x1150x150	U15	22,1	1200	195
HLH1115D570570L	570x570x150	U15	9,56	520	195
HLH1115D570870L	570x870x150	U15	14,77	810	195
HLH1115D5701170L	570x1170x150	U15	19,99	1090	195
HLH1115D870870L	870x870x150	U15	22,83	1240	195
HLH1115D8701170L	870x1170x150	U15	30,89	1680	195
HLH1115D11701170L	1170x1170x150	U15	40,8	2210	195
