HEPA filtry
Řada HLA-E
Výhody
- Lehká konstrukce
- Nízká počáteční tlaková ztráta
- Dvě ochranné mřížky
- Filtry s třídou filtrace H13, H14 & U15 jsou dodávány s testovacím certifikátem
Technická specifikace
- Místo použití: Čisté prostory, operační sály
- Rám: Extrudovaný hliník
- Separátory: Termoplast
- Médium: Mikropleat (skelné vlákno)
- Těsnění: Nekonečné půlkruhové (PU)
- Třídy filtrace: E10, E11, H13, H14, U15
- Konečná doporučená tlaková ztráta: 500 Pa
- Tepelná odolnost: 70°C
- Maximální relativní vlhkost: 90%
Speciální provedení:
Vysokoteplotní HT verze (odolnost do 250 °C)
Možnosti těsnění
2x PU těsnění, ploché těsnění, 2x ploché těsnění, těsnění profilové „U“
HT verze: vysokoteplotní silikonové, vysokoteplotní skelné vlákno, 2x vysokoteplotní silikonové
Parametry filtrů řady HLA-E
| Typ | Rozměry (mm) | Třída filtrace | Filtrační plocha (m2) | Průtok (m3/h) |
Tlaková ztráta (Pa) | Rozměr krabice |
|---|---|---|---|---|---|---|
| HLA1110DBBE | 305x305x68 | E10 | 2,8 | 150 | 65 | 311x89x311 |
| HLA1110DCCE | 457x457x68 | E10 | 6,2 | 335 | 65 | 463x89x463 |
| HLA1110DBEE | 305x610x68 | E10 | 5,5 | 300 | 65 | 616x89x311 |
| HLA1110DBCE | 305x457x68 | E10 | 4,2 | 225 | 65 | 473x321x99 |
| HLA1110DEEE | 610x610x68 | E10 | 11,1 | 600 | 65 | 616x89x616 |
| HLA1110DEGE | 610x915x68 | E10 | 16,6 | 900 | 65 | 616x89x921 |
| HLA1110DEHE | 610x1220x68 | E10 | 22,1 | 1200 | 65 | 1226x89x616 |
| HLA1110DFFE | 762x762x68 | E10 | 17,3 | 950 | 65 | 778x778x99 |
| HLA1110DFGE | 762x915x68 | E10 | 20,7 | 1125 | 65 | 921x89x768 |
| HLA1111DBBE | 305x305x68 | E11 | 2,8 | 150 | 80 | 311x89x311 |
| HLA1111DCCE | 457x457x68 | E11 | 6,2 | 335 | 80 | 463x89x463 |
| HLA1111DBEE | 305x610x68 | E11 | 5,5 | 300 | 80 | 616x89x311 |
| HLA1111DBCE | 305x457x68 | E11 | 4,2 | 225 | 80 | 473x321x99 |
| HLA1111DEEE | 610x610x68 | E11 | 11,1 | 600 | 80 | 616x89x616 |
| HLA1111DEGE | 610x915x68 | E11 | 16,6 | 900 | 80 | 616x89x921 |
| HLA1111DEHE | 610x1220x68 | E11 | 22,1 | 1200 | 80 | 1226x89x616 |
| HLA1111DFFE | 762x762x68 | E11 | 17,3 | 950 | 80 | 778x778x99 |
| HLA1111DFGE | 762x915x68 | E11 | 20,7 | 1125 | 80 | 921x89x768 |
| HLA1113DBBE | 305x305x68 | H13 | 2,8 | 150 | 110 | 311x89x311 |
| HLA1113DCCE | 457x457x68 | H13 | 6,2 | 335 | 110 | 463x89x463 |
| HLA1113DBEE | 305x610x68 | H13 | 5,5 | 300 | 110 | 616x89x311 |
| HLA1113DBCE | 305x457x68 | H13 | 4,2 | 225 | 110 | 473x321x99 |
| HLA1113DEEE | 610x610x68 | H13 | 11,1 | 600 | 110 | 616x89x616 |
| HLA1113DEGE | 610x915x68 | H13 | 16,6 | 900 | 110 | 616x89x921 |
| HLA1113DEHE | 610x1220x68 | H13 | 22,1 | 1200 | 110 | 1226x89x616 |
| HLA1113DFFE | 762x762x68 | H13 | 17,3 | 950 | 110 | 778x778x99 |
| HLA1113DFGE | 762x915x68 | H13 | 20,7 | 1125 | 110 | 921x89x768 |
| HLA1114DBBE | 305x305x68 | H14 | 2,8 | 150 | 140 | 311x89x311 |
| HLA1114DCCE | 457x457x68 | H14 | 6,2 | 335 | 140 | 463x89x463 |
| HLA1114DBEE | 305x610x68 | H14 | 5,5 | 300 | 140 | 616x89x311 |
| HLA1114DBCE | 305x457x68 | H14 | 4,2 | 225 | 140 | 473x321x99 |
| HLA1114DEEE | 610x610x68 | H14 | 11,1 | 600 | 140 | 616x89x616 |
| HLA1114DEGE | 610x915x68 | H14 | 16,6 | 900 | 140 | 616x89x921 |
| HLA1114DEHE | 610x1220x68 | H14 | 22,1 | 1200 | 140 | 1226x89x616 |
| HLA1114DFFE | 762x762x68 | H14 | 17,3 | 950 | 140 | 778x778x99 |
| HLA1114DFGE | 762x915x68 | H14 | 20,7 | 1125 | 140 | 921x89x768 |
| HLA1115DBBE | 305x305x68 | U15 | 2,8 | 150 | 195 | 311x89x311 |
| HLA1115DCCE | 457x457x68 | U15 | 6,2 | 335 | 195 | 463x89x463 |
| HLA1115DBEE | 305x610x68 | U15 | 5,5 | 300 | 195 | 616x89x311 |
| HLA1115DBCE | 305x457x68 | U15 | 4,2 | 225 | 195 | 473x321x99 |
| HLA1115DEEE | 610x610x68 | U15 | 11,1 | 600 | 195 | 616x89x616 |
| HLA1115DEGE | 610x915x68 | U15 | 16,6 | 900 | 195 | 616x89x921 |
| HLA1115DEHE | 610x1220x68 | U15 | 22,1 | 1200 | 195 | 1226x89x616 |
| HLA1115DFFE | 762x762x68 | U15 | 17,3 | 950 | 195 | 778x778x99 |
| HLA1115DFGE | 762x915x68 | U15 | 20,7 | 1125 | 195 | 921x89x768 |

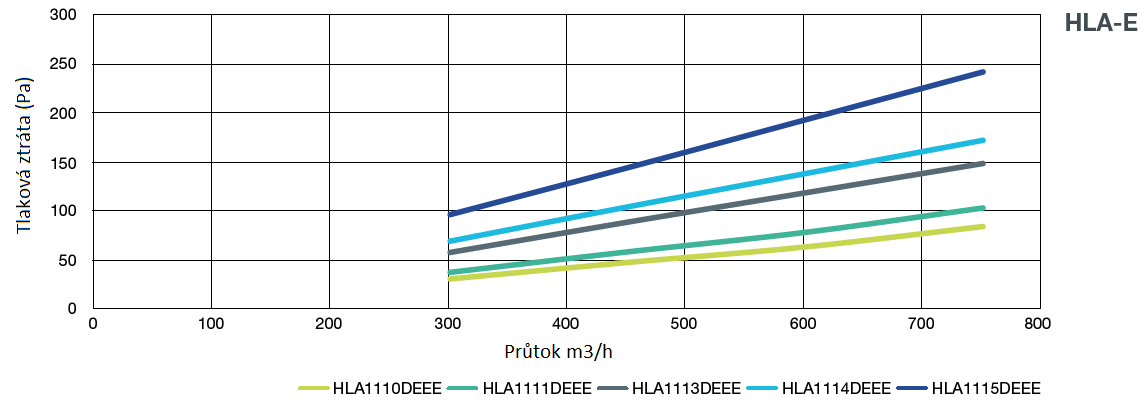

Grafy tlakové ztráty řady HLA-E
