Speciální čistý nástavec pro gelový filtr vyměnitelný ze strany čistého prostoru
Řada AstroCel TM Hood RSC

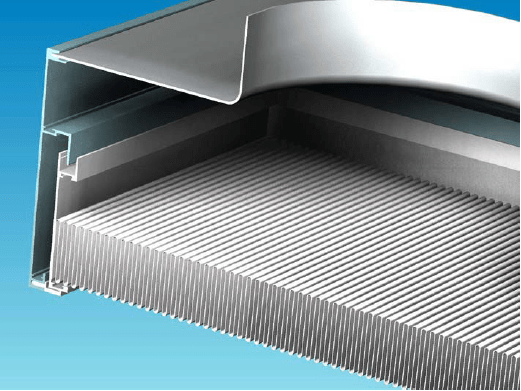

Speciální stropní čisté nástavce AstroCel TM Hood RSC jsou hermeticky uzavřené adaptér rámy pro vysoce účinné filtry s gelovým těsněním. Filtry jsou dostupné ve třídách filtrace H14, U15 a U16. Nevýměnná část nástavce AstroCel TM RSC má rám z eloxovaného protlačovaného hliníku. Ze stejného materiálu je krycí deska s přívodním hrdlem a rám výměnného filtru. Vstupní příruba s výškou 65 mm je dostupná ve více velikostech. Gelové filtry jsou instalovány ze strany čistého prostoru (RSC) pomocí čtyř klínových lišt. Filtr je samočinně utěsněn při instalaci pomocí zabudovaného břitu v nástavci. Systém TM RSC je kompatibilní s T-bar podhledy pro čisté prostory (jako například ELFA MCS-70).
Výhody
- Odzkoušeno ve výrobním závodě pro splnění nejpřísnějších zákonných a průmyslových požadavků
- Výměna filtru ze strany čistého prostoru
- Malá hmotnost a snadná instalace
- Třída filtrace H14, U15 a U16 podle normy EN 1822 zajišťuje dokonale čistý vzduch
Technické údaje
Provozní teplota filtrů je do 70°C. Koncová doporučená tlaková ztráta filtru je 500 Pa. Připojovací prstenec má standardně průměr připojení 250 mm, variantně lze vyrobit i průměry připojení 200, 315 nebo 355 mm.
Produktové informace AstroCel TM Hood RSC
| Rozměr TM-RSC šířka x výška x hloubka* (mm) |
Rozměr filtru šířka x výška x hloubka (mm) |
Průtok vzduchu (při rychlosti 0,45 m/s) (m3/h) |
Počáteční tlaková ztráta filtračního média (3“)** | Průměr připojení (mm) | ||
|---|---|---|---|---|---|---|
| H14 (Pa) | U15 (Pa) | U16 (Pa) | ||||
| 340x340x183 | 305x350x104 | 150 | 75 | 105 | 125 | 200 |
| 492x492x183 | 457x457x104 | 340 | 75 | 105 | 125 | 200 |
| 625x625x183 | 590x590x104 | 575 | 75 | 105 | 125 | 250 |
| 570x570x183 | 535x535x104 | 470 | 75 | 105 | 125 | 250 |
| 570x1170x183 | 535x1135x104 | 972 | 75 | 105 | 125 | 250 |
| 870x1170x183 | 835x1135x104 | 1550 | 75 | 105 | 125 | 315 |
| 1170x1170x183 | 1135x1135x104 | 2090 | 75 | 105 | 125 | 355 |
* K hloubce filtru je nutno přičíst 65 mm na připojovací prstenec.
** K tlakové ztrátě je nutno připočítat tlakovou ztrátu 20 Pa hermetického krytu TM RSC.
Grafy tlakové ztráty řady AstroCel TM Hood RSC
