HEPA a ULPA filtry tříd filtrace H14, U15, U16

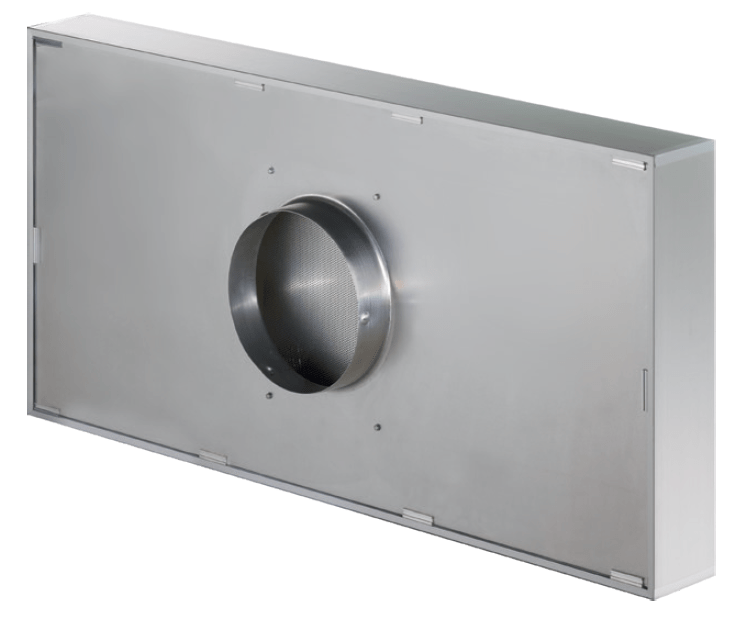

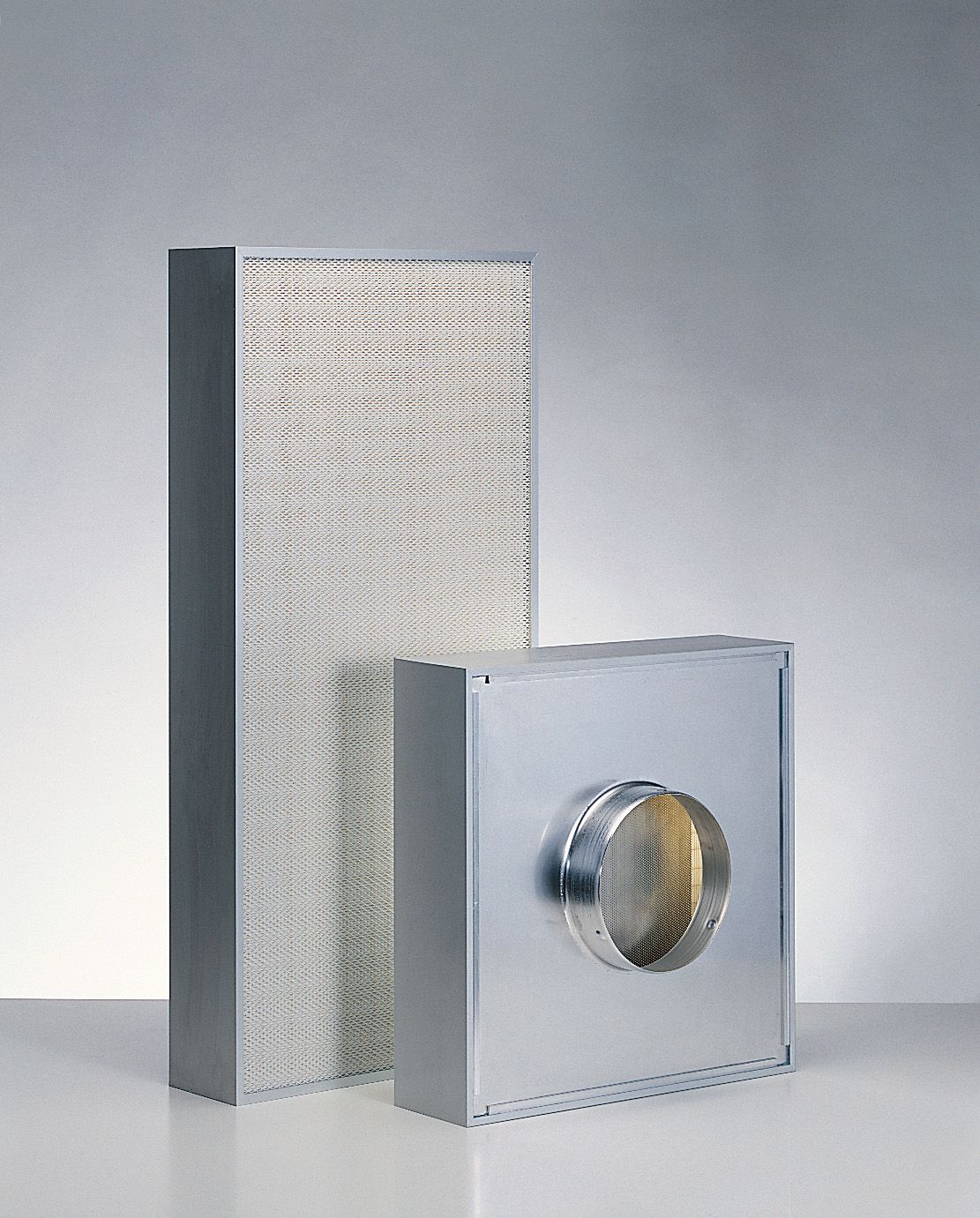

Řada AstroCel TM Hood
Filtry AstroCel TM jsou hermeticky uzavřené kryty vysoceúčinných filtrů, vhodné pro použití v čistých prostorech a čistých pracovištích, kde je třeba vysoký stupeň čistoty vzduchu. Filtry mají velmi kvalitní kompaktní rámy z hliníkového profilu malé hmotnosti s možností snadné instalace do otevřených přetlakových systémů, T-bar podhledů, laminárních boxů, in-line skříňových systémů, apod. Filtrační médium s malými sklady (mini-pleat) s termoplastickými separátory zajišťuje vysoce efektivní filtraci vzduchu při nejnižším možném odporu. Filtry mohou být opatřeny ochrannými mřížkami pro ochranu média při manipulacích s filtrem.
Výhody
- Odzkoušeno ve výrobním závodě pro splnění nejpřísnějších zákonných a průmyslových požadavků
- Vysoká účinnost chrání procesy, výrobky i pracovníky
- Malá hmotnost a snadná instalace
- Třída filtrace H14, U15 a U16 podle normy EN 1822 zajišťuje dokonale čistý vzduch
Technické údaje
Provozní teplota filtrů je do 70°C. Koncová doporučená tlaková ztráta je 500 Pa. Připojovací prstenec má standardně průměr připojení 250 mm, variantně lze vyrobit i průměry připojení 200, 315 nebo 355 mm.
Těsnění
K dispozici je kromě základní varianty s nekonečným půlkruhovým těsněním i varianta s břitovým těsněním (Knife Edge) nebo provedení bez těsnění.
Produktové informace AstroCel TM Hood
| Rozměr filtru šířka x výška x hloubka* (mm) |
Hloubka paketu média (mm) | Průtok vzduchu (při rychlosti 0,45 m/s) (m3/h) |
Počáteční tlaková ztráta médium H14 (Pa) | Počáteční tlaková ztráta médium U15 (Pa) | Počáteční tlaková ztráta médium U16 (Pa) |
|---|---|---|---|---|---|
| 610x610x125 | 48 | 600 | 125 | 145 | 165 |
| 610x915x125 | 48 | 900 | 125 | 145 | 165 |
| 610x1220x125 | 48 | 1200 | 125 | 145 | 165 |
| 610x610x178 | 96 | 600 | 75 | 80 | 90 |
| 610x915x178 | 96 | 900 | 75 | 80 | 90 |
| 610x1220x178 | 96 | 1200 | 75 | 80 | 90 |
| 570x570x145 | 48 | 525 | 125 | 145 | 165 |
| 570x870x145 | 48 | 805 | 125 | 145 | 165 |
| 570x1170x145 | 48 | 1070 | 125 | 145 | 165 |
| 570x570x198 | 96 | 525 | 75 | 80 | 90 |
| 570x870x198 | 96 | 805 | 75 | 80 | 90 |
| 570x1170x198 | 96 | 1070 | 75 | 80 | 90 |
* K hloubce filtru je nutno přičíst 65 mm na připojovací prstenec.

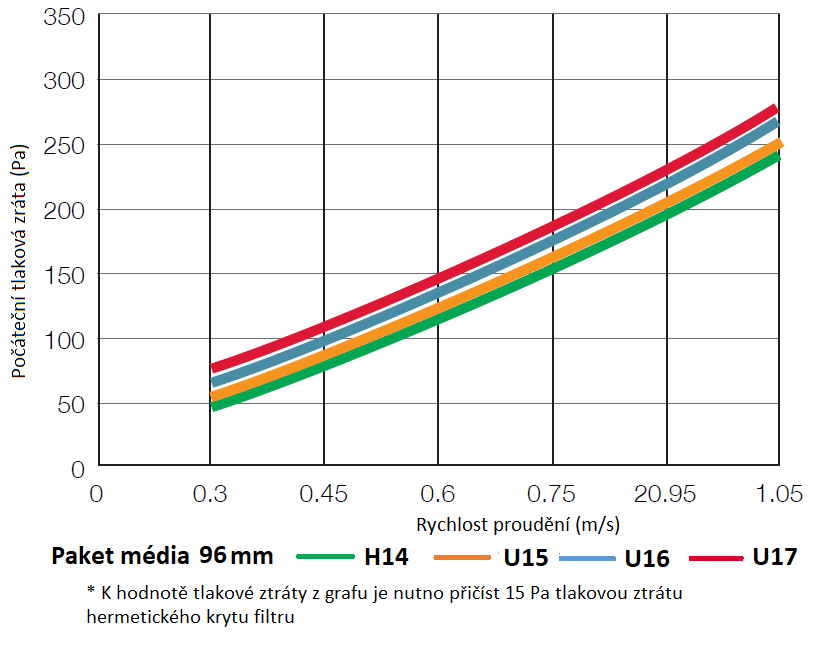

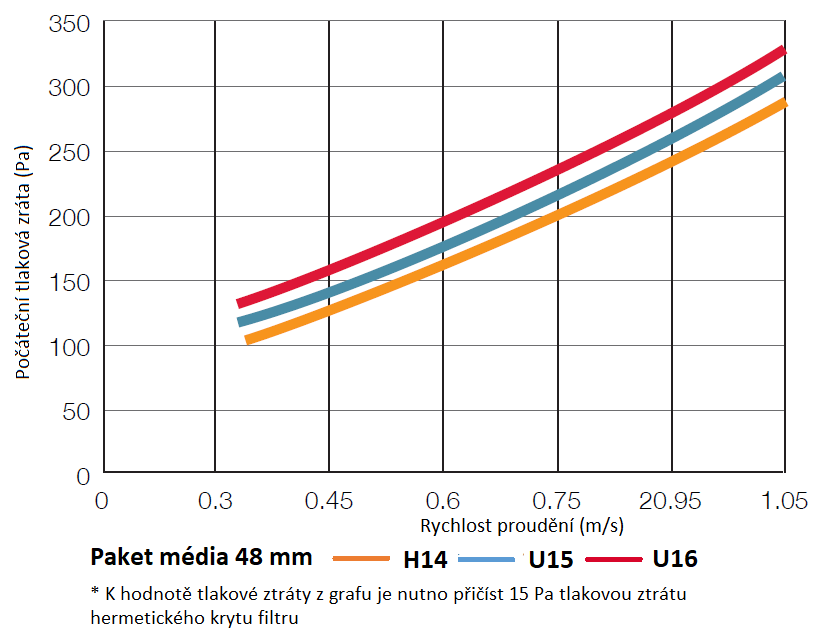

Grafy tlakové ztráty řady AstroCel TM Hood
