HEPA a ULPA filtry tříd filtrace
H14, U15, U16, U17
Řada AstroCel II
Filtry AstroCel II jsou kvalitní HEPA a ULPA filtry výrobce AAF. Filtry se vyrábí ve třídách filtrace H14, U15, U16 a U17. Rám filtru je vždy hliníkový. Filtrační médium s úzkými sklady (mini-pleat) s termoplastickými separátory zajišťuje vysoce efektivní filtraci vzduchu při nízkém odporu. Blok filtračního média je zalit zastudena vytvrzenou pryskyřicí a chráněn ochrannou mřížkou.
Výhody
- Kompaktní konstrukce
- Nejnáročnější třídy filtrace U16 & U17
- Individuální test filtru dle EN 1822
- Ochranné mřížky média
Použití
Víceúčelové HEPA filtry H14 a ULPA filtry U15, U16 a U17 podle normy ČSN EN 1822 pro všeobecné použití v provozech pro nejvyšší nároky na čistotu vzduchu – zdravotnictví, farmacie, biotechnologie, laminární boxy, potravinářský průmysl a laboratoře.
Technické údaje
Provozní teplota filtrů je do 70°C. Koncová doporučená tlaková ztráta je 500 Pa.
Typy těsnění
K dispozici je provedení:
- AstroCel II Dry Seal (nekonečné půlkruhové PU těsnění)
- AstroCel II Dry Seal (ploché neoprenové těsnění)
- AstroCel II Fluid Seal (gelové těsnění)
- AstroCel II Fluid Seal – side gel (gelové těsnění boční)
- AstroCel II Knife Edge (břitové těsnění)

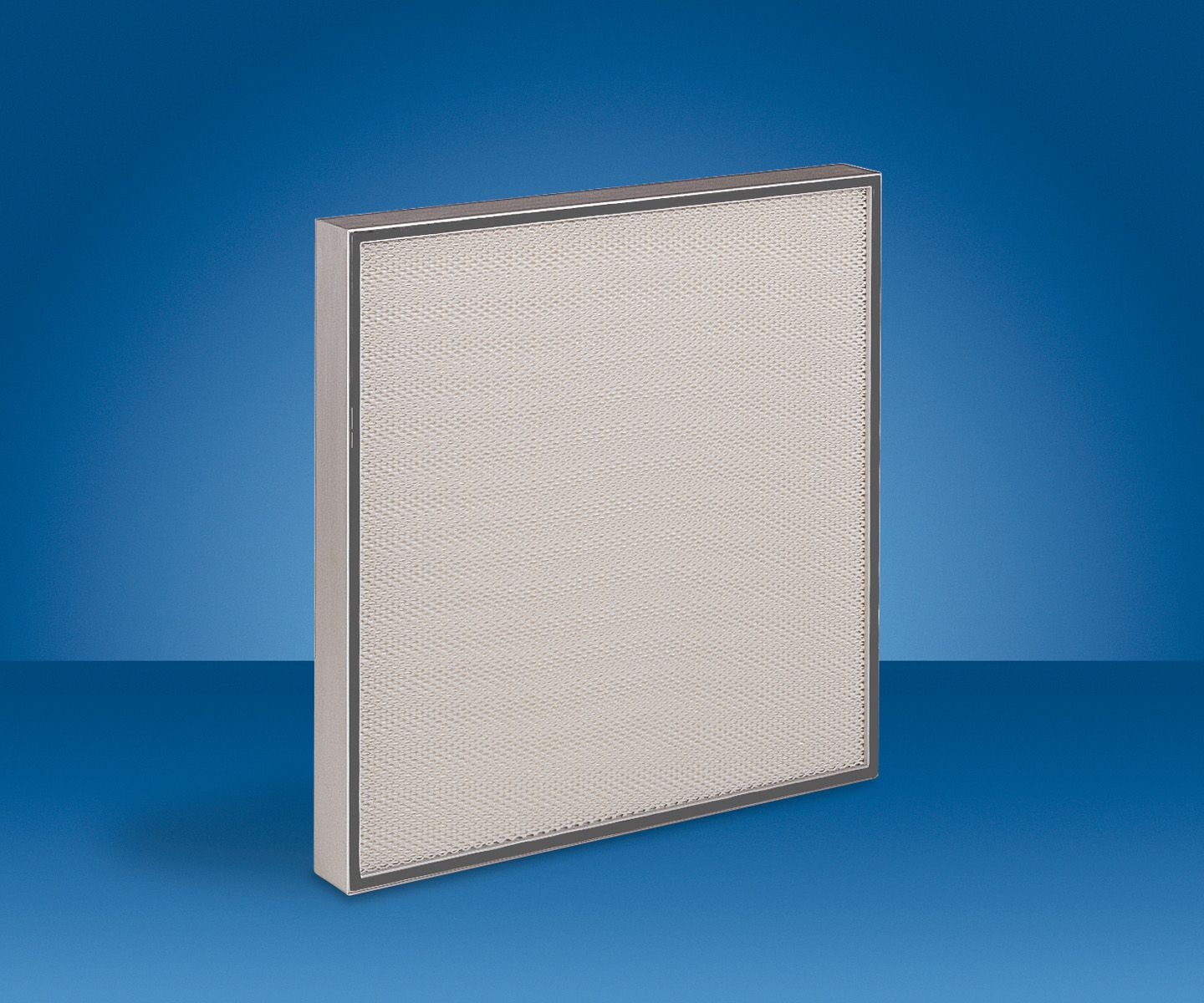

AstroCel II DS
PU těsnění
| Velikost filtru šířka x výška (mm) |
Hloubka rámu (mm) | Průtok vzduchu (při ryhlosti 0,45 m/s) (m3/h) |
Počáteční tlaková ztráta třídy H14 (Pa) | Počáteční tlaková ztráta třídy U15 (Pa) | Počáteční tlaková ztráta třídy U16 (Pa) |
|---|---|---|---|---|---|
| 305×305 | 69 | 150 | 125 | 145 | 165 |
| 305×610 | 69 | 300 | 125 | 145 | 165 |
| 457×457 | 69 | 340 | 125 | 145 | 165 |
| 610×610 | 69 | 600 | 125 | 145 | 165 |
| 610×762 | 69 | 750 | 125 | 145 | 165 |
| 610×915 | 69 | 900 | 125 | 145 | 165 |
| 610×1220 | 69 | 1200 | 125 | 145 | 165 |
| 305×305 | 93 | 150 | 90 | 105 | 125 |
| 305×610 | 93 | 300 | 90 | 105 | 125 |
| 457×457 | 93 | 340 | 90 | 105 | 125 |
| 610×610 | 93 | 600 | 90 | 105 | 125 |
| 610×762 | 93 | 750 | 90 | 105 | 125 |
| 610×915 | 93 | 900 | 90 | 105 | 125 |
| 610×1220 | 93 | 1200 | 90 | 105 | 125 |
| 305×305 | 117 | 150 | 75 | 80 | 90 |
| 305×610 | 117 | 300 | 75 | 80 | 90 |
| 457×457 | 117 | 340 | 75 | 80 | 90 |
| 610×610 | 117 | 600 | 75 | 80 | 90 |
| 610×762 | 117 | 750 | 75 | 80 | 90 |
| 610×915 | 117 | 900 | 75 | 80 | 90 |
| 610×1220 | 117 | 1200 | 75 | 80 | 90 |

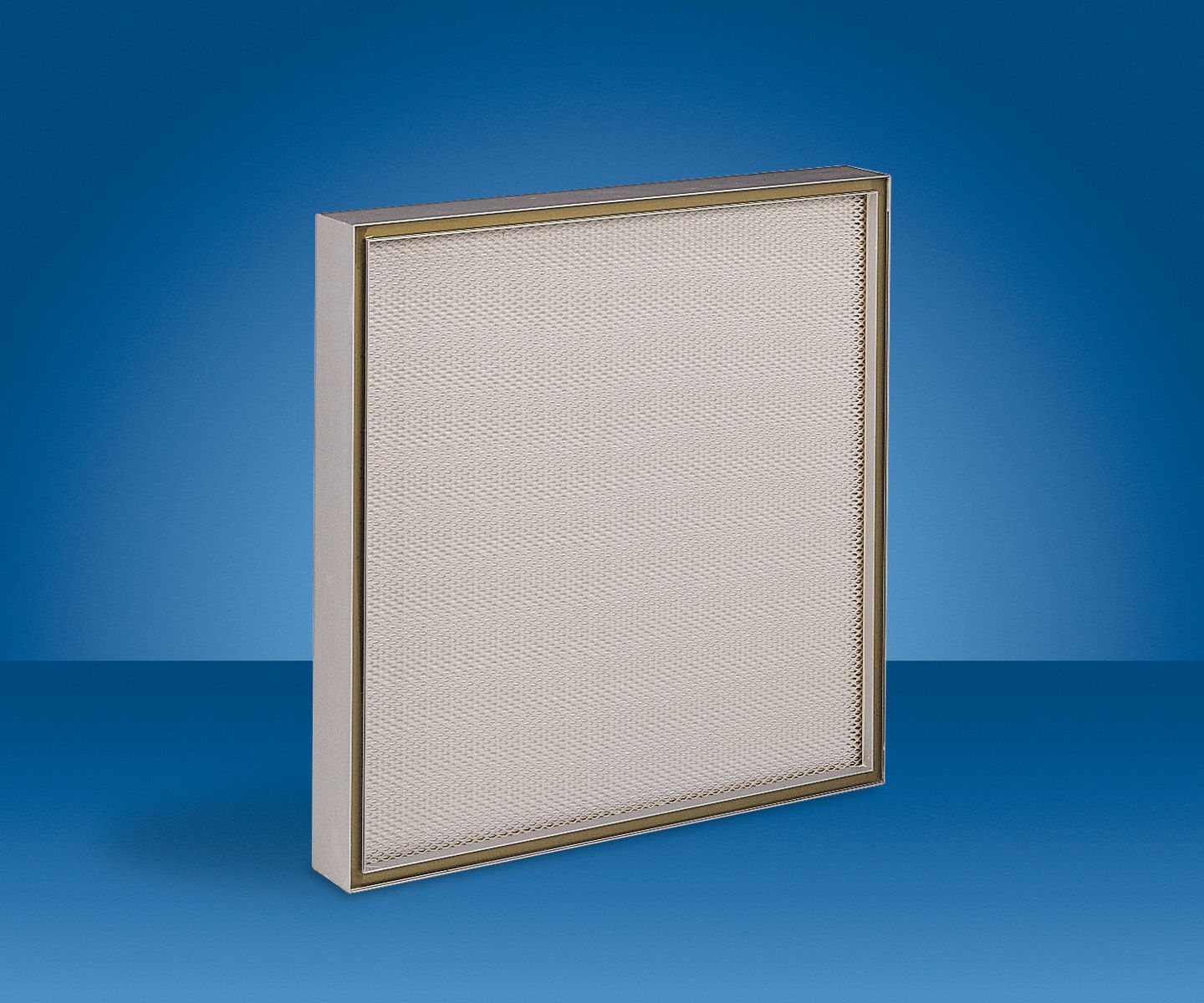

AstroCel II FS
Gelové těsnění
| Velikost filtru šířka x výška (mm) |
Hloubka rámu (mm) | Průtok vzduchu (při ryhlosti 0,45 m/s) (m3/h) |
Počáteční tlaková ztráta třídy H14 (Pa) | Počáteční tlaková ztráta třídy U15 (Pa) | Počáteční tlaková ztráta třídy U16 (Pa) |
|---|---|---|---|---|---|
| 610×610 | 80 | 600 | 125 | 145 | 165 |
| 610×915 | 80 | 900 | 125 | 145 | 165 |
| 610×1220 | 80 | 1200 | 125 | 145 | 165 |
| 1220×1220 | 80 | 2400 | 125 | 145 | 165 |
| 610×610 | 104 | 600 | 90 | 105 | 125 |
| 610×915 | 104 | 900 | 90 | 105 | 125 |
| 610×1220 | 104 | 1200 | 90 | 105 | 125 |
| 1220×1220 | 104 | 2400 | 90 | 105 | 125 |
| 610×610 | 128 | 600 | 75 | 80 | 90 |
| 610×915 | 128 | 900 | 75 | 80 | 90 |
| 610×1220 | 128 | 1200 | 75 | 80 | 90 |
| 1220×1220 | 128 | 2400 | 75 | 80 | 90 |
Dostupné hloubky rámu:

- 80 mm – 48 mm (2″) paket média
- 104 mm – 72 mm (3″) paket média
- 128 mm – 96 mm (4″) paket média

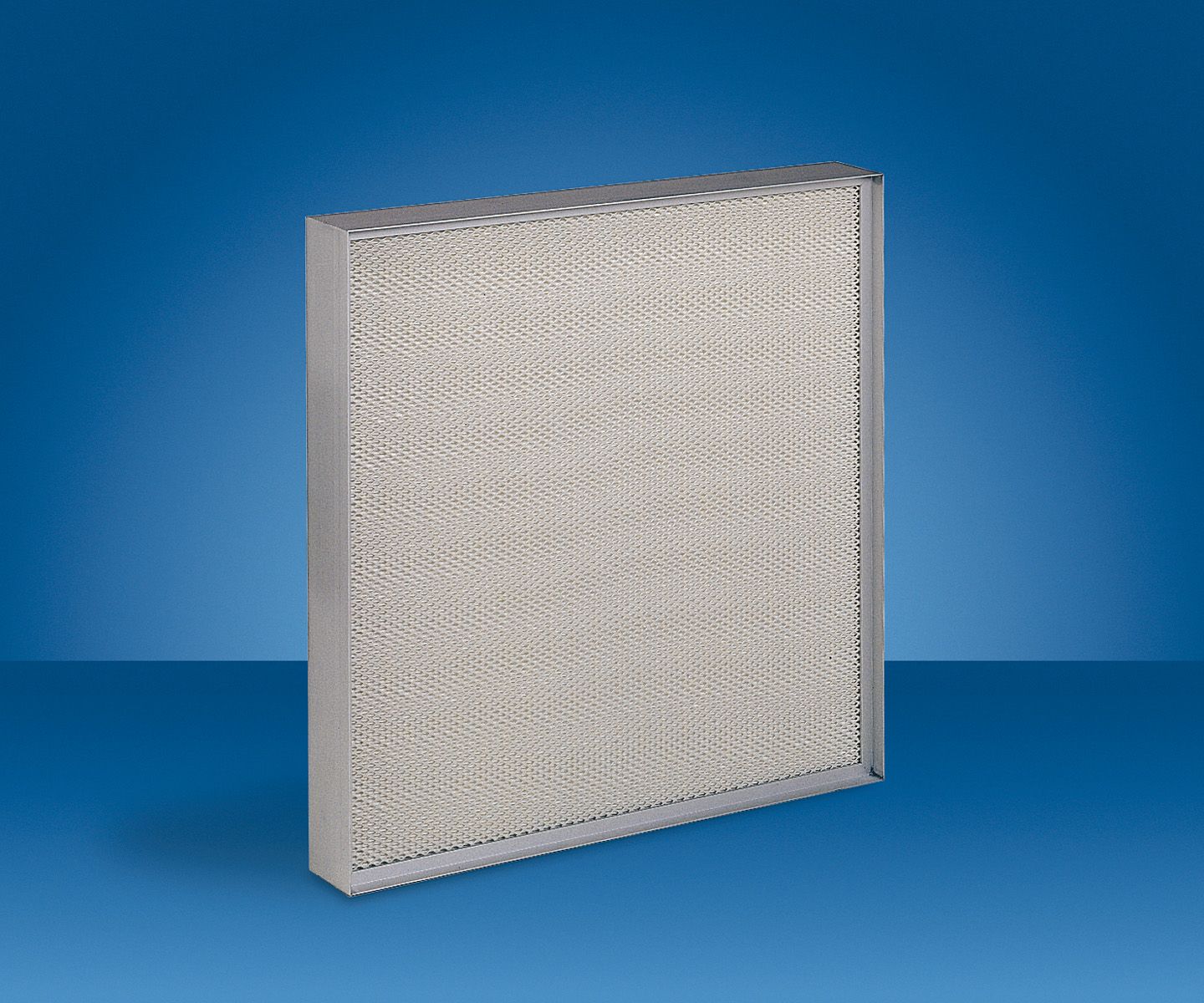

AstroCel II KE
Břitové těsnění
| Velikost filtru šířka x výška (mm) |
Hloubka rámu (mm) | Průtok vzduchu (při ryhlosti 0,45 m/s) (m3/h) |
Počáteční tlaková ztráta třídy H14 (Pa) | Počáteční tlaková ztráta třídy U15 (Pa) | Počáteční tlaková ztráta třídy U16 (Pa) |
|---|---|---|---|---|---|
| 570×570 | 86 | 525 | 125 | 145 | 165 |
| 570×870 | 86 | 805 | 125 | 145 | 165 |
| 570×1170 | 86 | 1070 | 125 | 145 | 165 |
| 1170×1170 | 86 | 2220 | 125 | 145 | 165 |
| 570×570 | 110 | 525 | 90 | 105 | 125 |
| 570×870 | 110 | 805 | 90 | 105 | 125 |
| 570×1170 | 110 | 1070 | 90 | 105 | 125 |
| 1170×1170 | 110 | 2220 | 90 | 105 | 125 |
| 570×570 | 134 | 525 | 75 | 80 | 90 |
| 570×870 | 134 | 805 | 75 | 80 | 90 |
| 570×1170 | 134 | 1070 | 75 | 80 | 90 |
| 1170×1170 | 134 | 2220 | 75 | 80 | 90 |
Dostupné hloubky rámu:
- 86 mm – 48 mm (2″) paket média
- 110 mm – 72 mm (3″) paket média
- 134 mm – 96 mm (4″) paket média
Kódování Astrocel II
| A | Médium | A = skelné vlákno |
| E = skelné vlákno | ||
| M = skelné vlákno | ||
| B | Rám filtru | 96 = eloxovaný protlačovaný hliníkový profil (gelové těsnění) |
| 98 = eloxovaný protlačovaný hliníkový profil (břitové těsnění) | ||
| 99 = eloxovaný protlačovaný hliníkový profil (PU těsnění) | ||
| C | Separátory | C = termoplast |
| D | Pojivo | 9 = za studena vytvrzená pryskyřice |
| E | Těsnění | P = žádné těsnění |
| S = půlkruhové nekonečné PU těsnění | ||
| T = ploché neoprenové těsnění | ||
| B = gelové těsnění | ||
| L = břitové těsnění | ||
| F | Umístění těsnění | 0 = žádné těsnění |
| 2 = na jednom čele | ||
| 3 = na obou čelech | ||
| G | Úroveň zkoušení | R = H14 Min. 99,995% @ MPPS dle EN1822:2009 |
| M = U15 Min. 99,9995% @ MPPS dle EN1822:2009 | ||
| N = U16 Min. 99,99995% @ MPPS dle EN1822:2009 | ||
| T = U17 Min. 99,999995% @ MPPS dle EN1822:2009 | ||
| H | Ochranná mřížka | 3 = Ochranná mřížka obě strany (CAS+DAS) |
| 4 = Ochranná mřížka obě strany (CAS+DAS) | ||
| I | Volitené vybavení | L = laminarizátor |

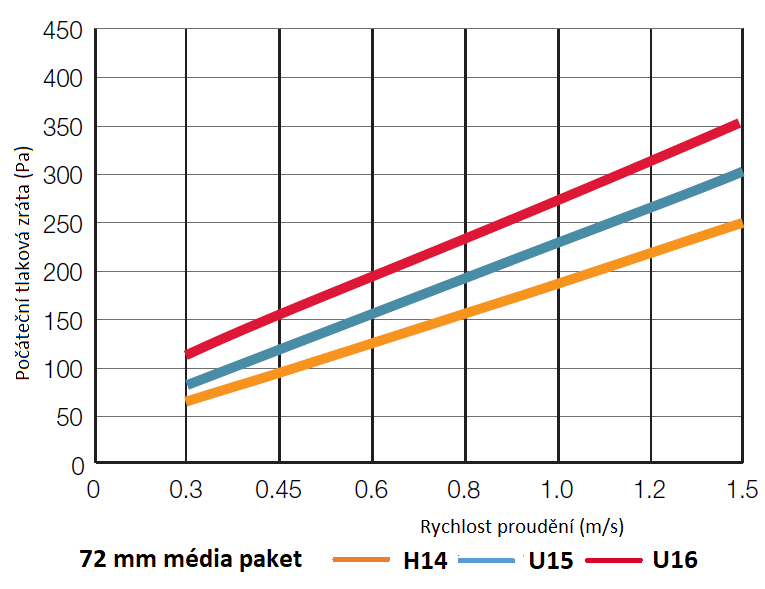

Grafy tlakové ztráty řady AstroCel II
