Kompaktní filtry pro turbíny
Řada FV
Kompaktní filtry pro turbíny řady FV jsou speciální velmi odolné filtry určené zejména pro sací trakty turbín. Vyrábí se ve třídách filtrace dle ISO16890 ePM10 65% (M6 dle EN779) až po třídu ePM1 80% (F9 dle EN779) a ve třídách E10, E11, E12 a H13 dle EN1822. Filtry mají velmi dobrou pevnost, mechanickou odolnost s kritickou tlakovou ztrátou 6250 Pa (použité a vlhké). Rám je vstřikovaný z ABS, médium ve „V“ paketech je podpořeno ochrannou mřížkou na výstupní straně. Rám filtru má odtokové kanálky na vodu.
Výhody
- Velká jímavost prachu
- Nízká počáteční tlaková ztráta
- Vysoká kritická tlaková ztráta (6250 Pa)
Přínosy
- Znečištění turbíny je zanedbatelné
- Prodlužuje životnost turbíny
- Snižuje náklady na údržbu
- Snižuje provozní náklady
FV
| Označení filtru | Třída filtru | Rozměr (mm) | Jmenovitý průtok vzduchu (m³/h) | Počáteční tlaková ztráta (Pa) | Koncová doporučená tlaková ztráta (Pa) |
|---|---|---|---|---|---|
| FV M6 | M6 | 592x592x292 | 4250 | 100 | 450 (<24000 hod.) |
| FV F7 | F7 | 592x592x292 | 4250 | 115 | 450 (<24000 hod.) |
| FV F8 | F8 | 592x592x292 | 4250 | 135 | 450 (<24000 hod.) |
| FV F9 | F9 | 592x592x292 | 4250 | 150 | 450 (<24000 hod.) |
| FV E10 | E10 | 592x592x292 | 4250 | 175 | 450 (<24000 hod.) |
| FV E11 | E11 | 592x592x292 | 4250 | 245 | 450 (<24000 hod.) |
| FV E12 | E12 | 592x592x292 | 4250 | 375 | 450 (<24000 hod.) |
| FV H13 | H13 | 592x592x292 | 4250 | 400 | 450 (<24000 hod.) |
* dle Eurovent ECP-11-FIL

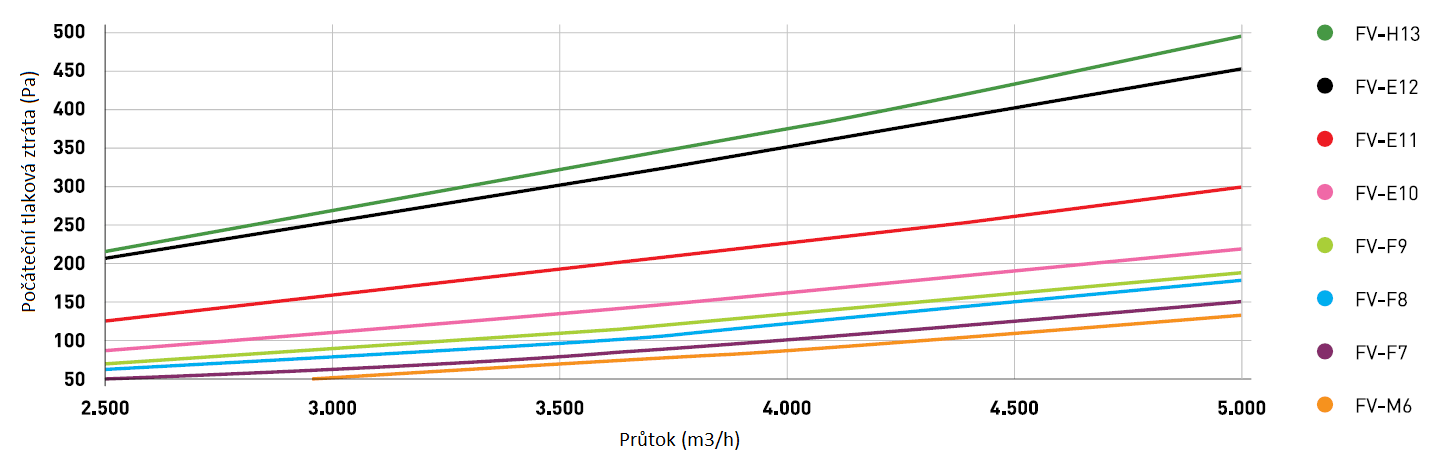

Grafy tlakové ztráty FV

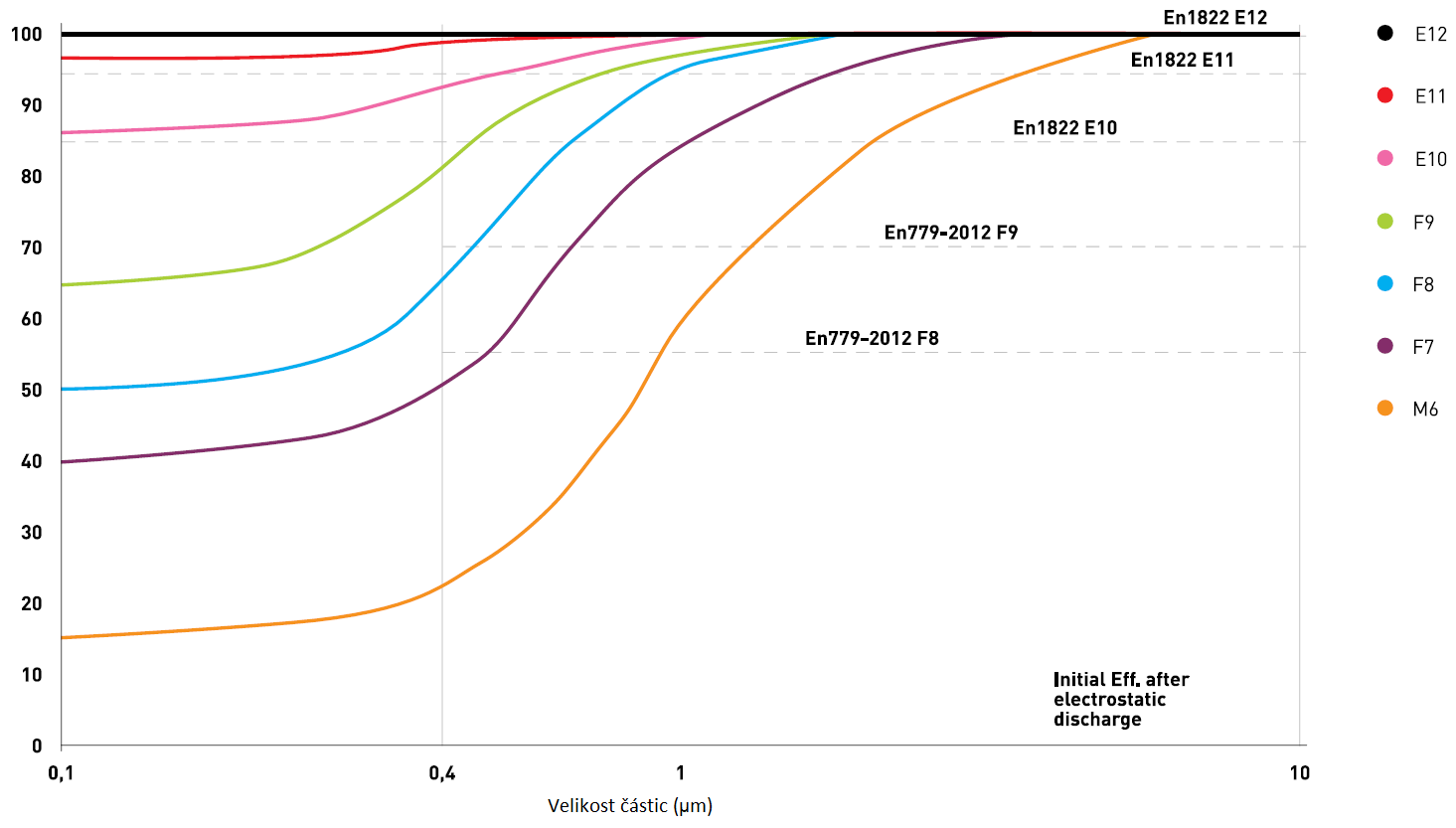

Graf účinnosti filtru FV
Těsnění: PU těsnění, na straně vstupu (DAS) nebo výstupu vzduchu (CAS)
Médium: Vodě odolné mikro skelné vlákno
Filtrační plocha: 20 m² (26 m² v HC provedení)
Provozní teplota: -60°C až 80°C
Váha: 8 kg
detail těsnění
