ATEX HEPA filtry
Řada HVG-EXP/HCG-EXP

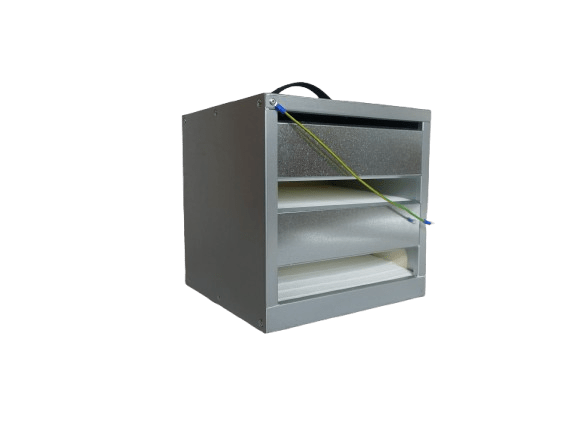

HEPA filtry řady HVG-EXP do potenciálně výbušného prostředí jsou odvozené od HEPA filtrů řady HVG s pakety filtračního média do tvaru písmene „V“ a turbulentním prouděním vzduchu. K dispozici je základní provedení HVG-EXP nebo provedení s větší filtrační plochou HCG-EXP. Materiál rámu je z pozinkovaného plechu. Hloubka filtru je 292 mm. Uzemnění kovového rámu se provádí přes zemnící pásek. Uzemnění je povinné pro použití v prostředí s nebezpečím výbuchu.
Výhody HVG-EXP
- Velký průtok
- Nízká tlaková ztráta
- Madlo
- Filtry s třídou filtrace H13 & H14 jsou dodávány s testovacím certifikátem
Certifikace filtru
- Zóna 2 skupina IIC
- Zóna 22 skupina IIIC
Těsnění
Filtry mají standardně PU těsnění, variantně lze vyrobit filtr s plochým těsněním.
Třídy filtrace
Základní třídy filtrace jsou EPA (E10, E11), HEPA (H13, H14). Typovou řadu HVG-EXP/HCG-EXP lze v případě potřeby vyrobit i v třídách filtrace dle ISO 16890 (ePM2,5 55%, ePM1 55% a ePM1 80%).
Technická specifikace
- Místo použití: Čisté prostory, kanálové skříně, BiBo boxy
- Rám: Pozinkovaný plech
- Separátory: Termoplast
- Médium: Mikropleat (skelné vlákno)
- Těsnění: nekonečné půlkruhové PU
- Třídy filtrace: E10, E11, H13, H14
- Konečná doporučená tlaková ztráta: 500 Pa
- Tepelná odolnost: 70°C
- Maximální relativní vlhkost: 90%
HVG-EXP/HCG-EXP
| Označení filtru | Rozměry (mm) | Třída filtrace | Filtrační plocha (m²) | Jmenovitý průtok vzduchu (m³/h) | Počáteční tlaková ztráta (Pa) | Rozměr krabice (mm) |
|---|---|---|---|---|---|---|
| HCG1110NBBM-EXP | 305x305x292 | E10 | 10,3 | 1000 | 180 | 311x313x311 |
| HCG1110NBEM-EXP | 305x610x292 | E10 | 20,2 | 2000 | 180 | 620x310x315 |
| HCG1110NCEM-EXP | 457x610x292 | E10 | 30,2 | 3000 | 180 | 473x310x626 |
| HCG1110NEEM-EXP | 610x610x292 | E10 | 40,3 | 4000 | 180 | 620x310x620 |
| HCG1111NBBM-EXP | 305x305x292 | E11 | 10,3 | 1000 | 210 | 311x313x311 |
| HCG1111NBEM-EXP | 305x610x292 | E11 | 20,2 | 2000 | 210 | 620x310x315 |
| HCG1111NCEM-EXP | 457x610x292 | E11 | 30,2 | 3000 | 210 | 473x310x626 |
| HCG1111NEEM-EXP | 610x610x292 | E11 | 40,3 | 4000 | 210 | 620x310x620 |
| HVG1113NBBM-EXP | 305x305x292 | H13 | 9,3 | 900 | 250 | 311x313x311 |
| HVG1113NBEM-EXP | 305x610x292 | H13 | 18,13 | 1680 | 250 | 620x310x315 |
| HVG1113NCEM-EXP | 457x610x292 | H13 | 27,8 | 2800 | 250 | 473x310x626 |
| HVG1113NEEM-EXP | 610x610x292 | H13 | 37 | 3750 | 250 | 620x310x620 |
| HCG1113NBBM-EXP | 305x305x292 | H13 | 10,3 | 1000 | 250 | 311x313x311 |
| HCG1113NBEM-EXP | 305x610x292 | H13 | 20,2 | 2000 | 250 | 620x310x315 |
| HCG1113NCEM-EXP | 457x610x292 | H13 | 30,2 | 3000 | 250 | 473x310x626 |
| HCG1113NEEM-EXP | 610x610x292 | H13 | 40,3 | 4000 | 250 | 620x310x620 |
| HVG1114NBBM-EXP | 305x305x292 | H14 | 9,3 | 900 | 300 | 311x313x311 |
| HVG1114NBEM-EXP | 305x610x292 | H14 | 18,13 | 1680 | 300 | 620x310x315 |
| HVG1114NCEM-EXP | 457x610x292 | H14 | 27,8 | 2800 | 300 | 473x310x626 |
| HVG1114NEEM-EXP | 610x610x292 | H14 | 37 | 3750 | 300 | 620x310x620 |
| HCG1114NBBM-EXP | 305x305x292 | H14 | 10,3 | 1000 | 300 | 311x313x311 |
| HCG1114NBEM-EXP | 305x610x292 | H14 | 20,2 | 2000 | 300 | 620x310x315 |
| HCG1114NCEM-EXP | 457x610x292 | H14 | 30,2 | 3000 | 300 | 473x310x626 |
| HCG1114NEEM-EXP | 610x610x292 | H14 | 40,3 | 4000 | 300 | 620x310x620 |

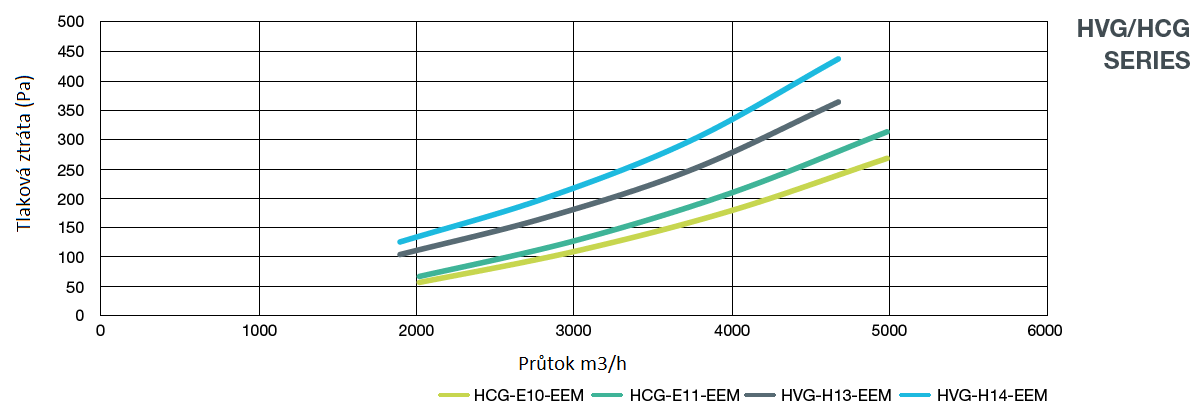

Graf tlakové ztráty HVG/HCG-EXP
