ATEX kompaktní filtry
Řada HPQ-EXP
Kompaktní filtry jsou moderním kvalitním typem filtrů. Díky minipleat technologii skládání média a paketům filtračního média do „V“ mají kompaktní filtry velkou filtrační plochu, nízkou počáteční tlakovou ztrátu a vysokou prachovou kapacitu. ATEX provedení má kovový rám, uzemnění kovového rámu se provádí přes zemnící pásek. Uzemnění je povinné pro použití v prostředí s nebezpečím výbuchu. Rozměrové řady jsou dle normy EN15805.
Výhody HPQ-EXP
- Pakety do „V“ (V-bank)
- Nízká počáteční tlaková ztráta
Kvalifikace filtru
- Zóna 2 skupina IIC
- Zóna 22 skupina IIIC
- II 3GD IIC/IIIB
Technická specifikace
- Místo použití: HVAC, průmysl, výroba léčiv
- Rám: Kovový se zemnícím kabelem
- Separátory: Termoplast
- Médium: Minipleat (skelné vlákno)
- Těsnění: volitelně PU
- Třídy filtrace: ePM2,5, ePM1
- Konečná doporučená tlaková ztráta: 450 Pa
- Tepelná odolnost: 65°C
- Maximální relativní vlhkost: 90%
Záikladní provedení HPQ-EXP
| Označení filtru | Rozměry (mm) | Třída filtrace | Filtrační plocha (m²) | Jmenovitý průtok vzduchu (m³/h) | Počáteční tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HPQ-65-A/ATEX/3V | 592X592X292 | ePM2,5 55% | 18,8 | 3400 | 75 | – |
| HPQ-65-B/ATEX/3V | 490X592X292 | ePM2,5 55% | 15,45 | 2790 | 75 | – |
| HPQ-65-C/ATEX/3V | 288X592X292 | ePM2,5 55% | 8,81 | 1590 | 75 | – |
| HPQ-85-A/ATEX/3V | 592X592X292 | ePM1 55% | 18,8 | 3400 | 95 | – |
| HPQ-85-B/ATEX/3V | 490X592X292 | ePM1 55% | 15,45 | 2790 | 95 | – |
| HPQ-85-C/ATEX/3V | 288X592X292 | ePM1 55% | 8,81 | 1590 | 95 | – |
| HPQ-98-A/ATEX/3V | 592X592X292 | ePM1 80% | 18,8 | 3400 | 110 | – |
| HPQ-98-B/ATEX/3V | 490X592X292 | ePM1 80% | 15,45 | 2790 | 110 | – |
| HPQ-98-C/ATEX/3V | 288X592X292 | ePM1 80% | 8,81 | 1590 | 110 | – |
*dle Eurovent ECP-11-FIL

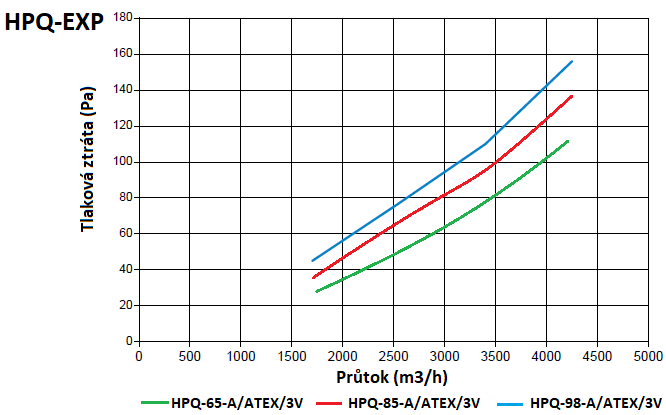

Graf tlakové ztráty HPQ-EXP
